Dresspacks voor robotica
Complete kabel- en slangbescherming voor robotarmen, samengesteld uit het REIKU systeem en geassembleerd, geadviseerd en op voorraad gehouden door Wisman Techniek. Inclusief technische tekening, parts list en montage door ons eigen maintenance team.
Kabels en slangen die elke beweging volgen
Een dresspack is het geheel van beschermslangen, klemmen, houders en geleiding waarmee de kabels en slangen van een robot zijn gebundeld en vastgezet. Het loopt van de basis van de robot tot aan de gripper of het lasproces, en beweegt overal in mee.
Zonder een goed ontworpen dresspack knikken kabels, trillen ze los of schuren ze langs de robot. Bij duizenden bewegingscycli per dag leidt dat tot storingen, kabelbreuk en onnodige stilstand.
- Snelle, herhaalde bewegingen in elke as van de robot
- Lange levensduur bij duizenden cycli per dag
- Hitte, lasspatten, olie, vet of vuil in de omgeving
- Stroom, data, perslucht en koeling in één bundel
Meer dan een beschermslang: het complete pakket
Voordat we een dresspack samenstellen brengen we exact in kaart wat de robot nodig heeft: bewegingen, kabels, slangen, aansluitmaten en omgeving. Je krijgt geen losse onderdelen, maar één werkend systeem.
De juiste oplossing op basis van robot, bewegingen, kabels, slangen en toepassing.
Exacte maatvoering per aansluitpunt, zodat montage op locatie soepel verloopt.
Artikelnummers, aantallen en materiaalspecificatie — je weet precies wat je bestelt.
Beschermslang, klemmen, protectors, kabelster, houders en trekontlasting.
Advies over slanggeleiding en retractiesystemen om slijtage te beperken.
Ons eigen maintenance team monteert, installeert en optimaliseert bij jou op de vloer.
Technische tekening en complete artikellijst

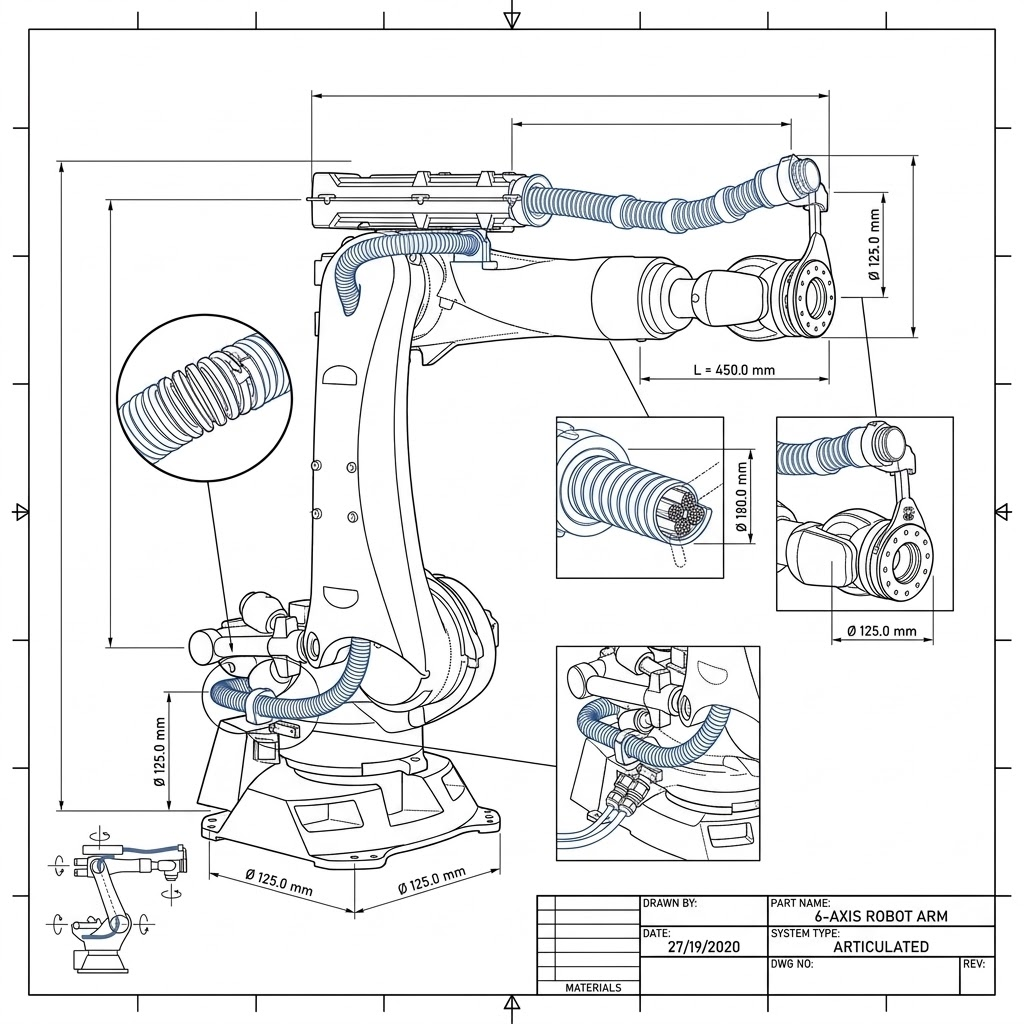

Voorbeeld van een technische tekening zoals wij die per project opleveren.
| Pos | Onderdeel | Type / maat | Aantal |
|---|---|---|---|
| 1 | Beschermslang | PA R R B – NW 70 | 2,5 m |
| 2 | Spanschelle / klem | PA S S B-70K | 4x |
| 3 | Protector | PA P R B-70 | 2x |
| 4 | Kabelster | TK K S B-70 BLIND | 1x |
| 5 | Draaiflens | PA D F B-70 | 1x |
| 6 | Trekontlasting | op maat | 2x |
Wisman Techniek werkt al bijna 50 jaar samen met REIKU, dat onder meer complete dresspacks levert aan KUKA.
Van intake tot montage op jouw vloer
Elk dresspack-project doorloopt dezelfde grondige aanpak, zodat je altijd weet waar je aan toe bent.
We brengen robot, bewegingen, kabels, slangen en omgeving in kaart, samen met jou op de vloer.
We maken een tekening met exacte maatvoering per aansluitpunt, zodat montage soepel verloopt.
We stellen de complete artikellijst op en assembleren alle onderdelen tot één werkend dresspack.
Ons maintenance team monteert en installeert het dresspack bij jou op locatie volgens de tekening.
We stemmen slanggeleiding en bevestiging af en blijven beschikbaar voor onderhoud.
Materialen die bestand zijn tegen robotbelasting
REIKU ontwikkelt al ruim dertig jaar materialen specifiek voor de robotica, getest op buigkracht, temperatuur en chemische bestendigheid. Wij selecteren per project de juiste samenstelling.
| Type | Materiaal | Buigkracht | Temperatuurbereik | Toepassing |
|---|---|---|---|---|
| PA R A B | Polyamide 12, licht | Uitstekend | -5 °C tot +85 °C (kort +150 °C) | Algemeen robotgebruik, lichte dynamische belasting |
| PA R R B | Polyamide 12, medium (robotslang) | Zeer goed | dyn. -30 °C tot +85 °C, stat. tot +140 °C | Standaard robotgebruik, sterke dynamische belasting |
| LP R R B | Polyamide 12, geleidend | Zeer goed | -5 °C tot +85 °C | Omgevingen met elektrostatische oplading |
| PU R R B | Thermoplastisch polyurethaan, medium | Zeer goed | dyn. -20 °C tot +90 °C | Extra sterke dynamische belasting |
| PU R V B | Thermoplastisch polyurethaan, zwaar | Zeer goed | dyn. -20 °C tot +90 °C | Zwaarste toepassingen, extreme belasting |
| BIO R R B | Polyamide 11, biobased, medium | Zeer goed | dyn. -10 °C tot +110 °C, stat. tot +130 °C | Duurzaam alternatief, hogere temperaturen |
Dresspacks voor vrijwel elk robotmerk
Afgestemd op het bewegingsprofiel van jouw robot — voor de meest gebruikte merken in de Nederlandse en Belgische industrie.
Waar dresspacks het verschil maken
Bescherming tegen lasspatten en hitte
Hoge cyclustijden, continue beweging
Bestand tegen olie en vet
Grote bewegingsvrijheid van de arm
Dresspack voor een Yaskawa-robot
Voor een magazijnautomatiseringsproject verzorgden wij het volledige traject: engineering, samenstelling, montage en optimalisatie op locatie.

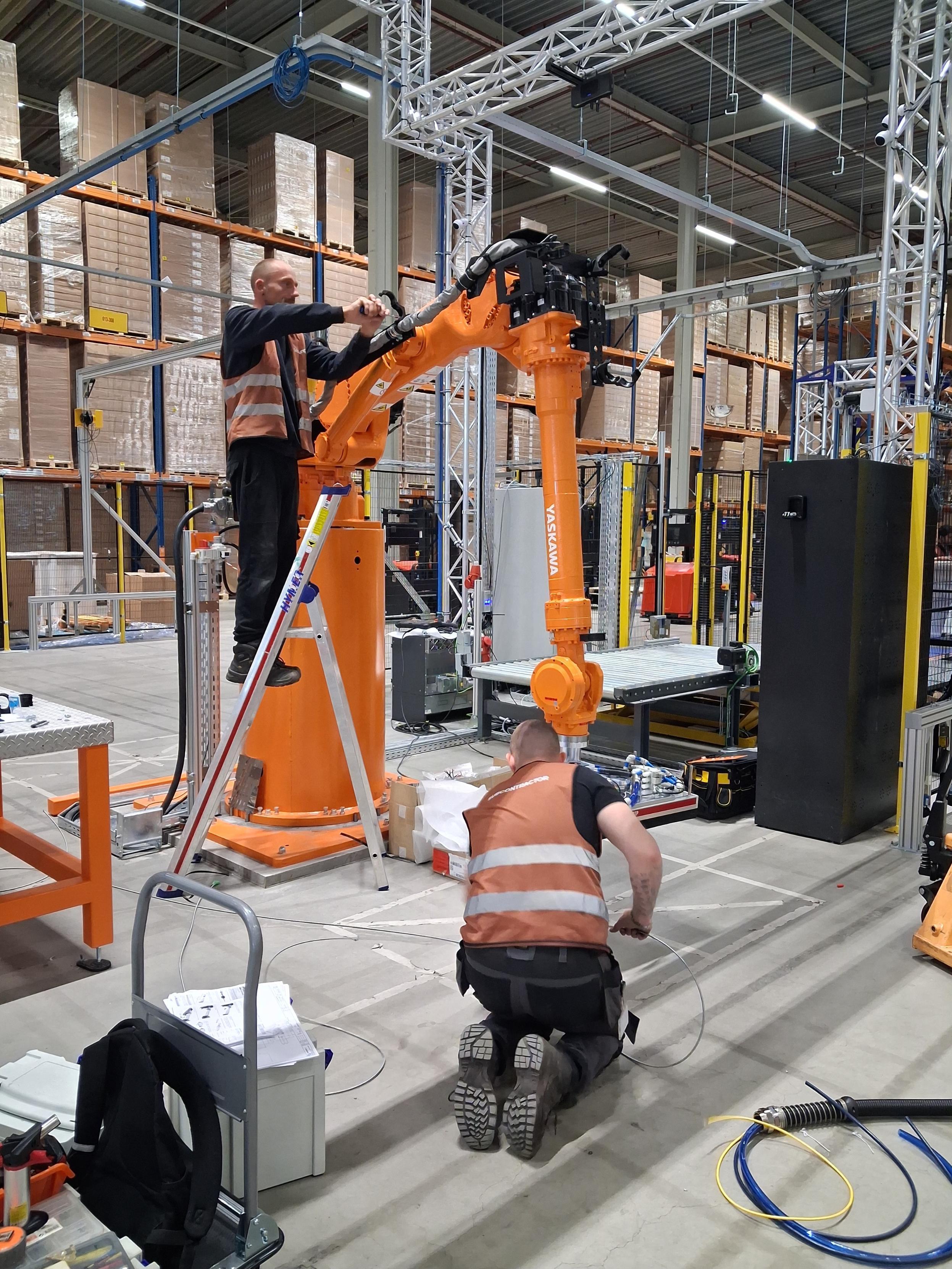

Ons maintenance team monteerde het dresspack inclusief houders, bevestigingen en slanggeleiding rechtstreeks op de robotarm en optimaliseerde de opstelling ter plekke.
Waarom een dresspack van Wisman & REIKU
- Minder stilstand — slijtvaste materialen en een doordachte opbouw verlengen de levensduur van je kabels.
- Maatwerk per robotcel — configuratie op basis van jouw robotmerk en bewegingsprofiel.
- Snel vervangbaar — onderdelen los leverbaar uit eigen voorraad in Ruurlo.
- Persoonlijk advies — onze engineers denken mee vanaf het eerste ontwerp tot de montage.
Vraag een technisch adviesgesprek aan, geheel vrijblijvend. Daan van Weeghel is het directe aanspreekpunt van onze robotdivisie.
Dresspacks — veelgestelde vragen
Wat is een dresspack op een robot?
+
Een dresspack is het complete geheel van beschermslangen, klemmen, protectors, kabelster, houders en trekontlasting waarmee de kabels en slangen van een robotarm gebundeld en geleid worden. Het loopt van de robotbasis tot aan de gripper of het lasproces en beweegt in elke as mee.
Voor welke robotmerken levert Wisman Techniek dresspacks?
+
Wij leveren dresspacks voor vrijwel elk robotmerk, waaronder ABB, FANUC, KUKA, Yaskawa, Kawasaki, Comau, Doosan, Universal Robots, Techman, Neura en autonox — telkens afgestemd op het bewegingsprofiel van het merk.
Krijg ik een technische tekening en artikellijst?
+
Ja. Bij elk dresspack-project leveren wij een technische tekening met exacte maatvoering per aansluitpunt en een complete parts list met artikelnummers, aantallen en materiaalspecificatie.
Verzorgt Wisman Techniek ook de montage?
+
Ja. Ons eigen maintenance team monteert en installeert het dresspack bij jou op locatie volgens de tekening, en optimaliseert de slanggeleiding en bevestiging ter plekke.
Welke materialen worden gebruikt in een REIKU dresspack?
+
Afhankelijk van de toepassing polyamide 12 (PA R A B, PA R R B), geleidende uitvoering (LP R R B), thermoplastisch polyurethaan (PU R R B, PU R V B) of biobased polyamide 11 (BIO R R B). Alle uitvoeringen zijn halogeenvrij, chemisch bestendig en UV-bestendig.
Hoe snel zijn onderdelen leverbaar?
+
De belangrijkste REIKU onderdelen houden wij op voorraad in Ruurlo, zodat losse componenten snel vervangbaar zijn en je robotcel snel weer draait.
