De juiste kabelrups
voor elke machine
Een kabelrups (ook wel energieketting genoemd) beschermt kabels en slangen in bewegende machines. Wij leveren, engineeren en monteren kunststof en stalen kabelrupsen voor robots, CNC-machines en complete productielijnen, als officieel Kabelschlepp dealer sinds 1975.
Wat zijn kabelrupsen?
Een kabelrups is een modulair geleidesysteem dat kabels, slangen en leidingen beschermt in bewegende machines. De kabelrups voorkomt knikken, trekkracht en slijtage en verlengt daarmee de levensduur van de bekabeling tot 10× — cruciaal voor uptime in robotica, CNC en zware industrie.
Kabelrupsen worden ook wel energieketting, kabelsleepketen, kabelschlepp of e-chain genoemd. Ze zijn er in twee hoofdvarianten:
- Kunststof kabelrupsen — licht, geluidsarm, snelheden tot 10 m/s. Standaard in machinebouw en robotica.
- Stalen kabelrupsen — belastbaar tot 600 kg/m, hitte- en vonkbestendig. Voor offshore, staal en zware industrie.
Welk type past bij jouw toepassing?
We helpen je graag bij de keuze te maken — of geheel elektrisch met onze configurator.

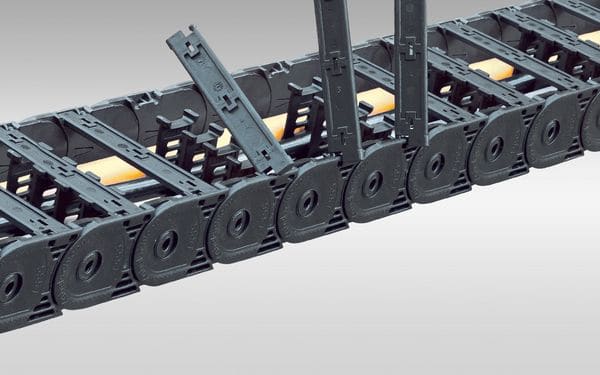

Kunststof kabelrupsen
Licht, geluidsarm en geschikt voor snelle dynamische toepassingen. De standaard keuze voor machinebouw en robotica.
- Tot 10 m/s en 50 m/s²
- Geluidsarm en corrosiebestendig
- Eenvoudig openklapbaar
- Cleanroom-geschikt leverbaar

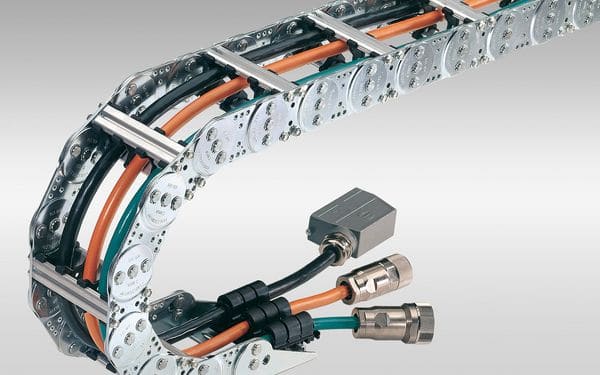

Stalen kabelrupsen
Robuust, hittebestendig en gemaakt voor zware industrie. Onmisbaar bij hoge belasting, lange reiswegen of extreme omstandigheden.
- Belastbaar tot 600 kg/m
- Bestand tegen hitte en vonken
- Geschikt voor lange free-length
- Offshore en staalindustrie
Kunststof of stalen kabelrups?
De keuze tussen een kunststof of stalen kabelrups hangt af van belasting, snelheid, reisweg en omgeving. Hieronder de belangrijkste specs naast elkaar.
| Specificatie | Kunststof kabelrups | Stalen kabelrups |
|---|---|---|
| Max snelheid | tot 10 m/s | tot 4 m/s |
| Max versnelling | tot 50 m/s² | tot 15 m/s² |
| Temperatuur | -40 tot 130 °C | -40 tot 600 °C |
| Max reisweg | tot 1200 m | tot 25 m |
| Belasting | tot 50 kg/m | tot 600 kg/m |
| Geluidsniveau | Geluidsarm | Hoger geluidsniveau |
| Bestand tegen vonken | Beperkt | Ja |
| Typische sectoren | Robotica, machinebouw, packaging | Offshore, staalindustrie, kranen |
Hoe kies je de juiste kabelrups? In 5 stappen
Een kabelrups kiezen doe je op basis van reisweg, kabelinhoud, buigradius en omgeving. Onderstaande stappen gebruiken onze engineers zelf bij elke dimensionering — twijfel je ergens, dan rekenen we het kosteloos na.
- 1
Bepaal de reisweg en montagepositie
Meet de totale slaglengte van de bewegende as en leg vast of de kabelrups liggend, hangend, staand of roterend wordt gemonteerd. Boven circa 4 meter free length is een glijgoot of ondersteuning nodig.
- 2
Inventariseer kabels, slangen en vulgraad
Noteer per kabel de buitendiameter, het gewicht per meter en of het om power, data of media gaat. Vul de kabelrups voor maximaal 60% en scheid power en data met tussenschotten.
- 3
Bereken de minimale buigradius
Vermenigvuldig de grootste kabeldiameter met de factor uit de kabelspecificatie (vaak 7,5× tot 12,5× voor data en 6× tot 10× voor power). De grootste uitkomst is bepalend voor de buigradius van de kabelrups.
- 4
Kies kunststof of staal
Kies kunststof bij snelheden tot 10 m/s, laag geluid en gewicht tot 50 kg/m. Kies een stalen kabelrups bij belasting tot 600 kg/m, hitte, vonken of spanenbelasting.
- 5
Selecteer de serie en laat controleren
Met binnenhoogte, binnenbreedte, buigradius en materiaal kies je de juiste Kabelschlepp serie. Onze specialisten controleren de berekening kosteloos voordat je bestelt.
Direct naar de juiste kabelrups serie
Een greep uit het Tsubaki Kabelschlepp programma dat wij voeren. Klik door voor specificaties per type, of bekijk het volledige overzicht.
Kabelrupsen per industrie
Onze specialisten leveren passende kabelrups‑oplossingen voor de meest uiteenlopende sectoren.
Vind jouw kabelrups in 3 minuten
Onze tool helpt je de juiste keuze te maken voor serie, binnenmaat, buigstraal en ondersteuning. Geen gedoe, geen overdimensionering.
- Voer reisweg, snelheid en kabels in
- Kies materiaal: kunststof of staal
- Direct advies van profielen
- Inclusief brochures en datasheet
- Vrijblijvend — geen account nodig
Praat direct met een kabelrups‑specialist
Vragen over kabelrupsen?
Staat jouw vraag er niet tussen? Bel of mail ons, we helpen je graag verder.
Een kabelrups (ook energieketting of kabelsleepketen genoemd) is een modulair geleidesysteem dat kabels, slangen en leidingen veilig begeleidt in bewegende machines. De kabelrups voorkomt knikken, trekkracht en slijtage en verlengt zo de levensduur van de bekabeling aanzienlijk.
Een kunststof kabelrups is licht, geluidsarm en geschikt voor snelle dynamische toepassingen tot ongeveer 130°C. Een stalen kabelrups is gemaakt voor zware belasting, hoge temperaturen, vonken en lange reiswegen, bijvoorbeeld in offshore, staal en zware machinebouw.
De juiste kabelrups bepaal je op basis van reisweg, snelheid, versnelling, het type en aantal kabels en de omgevingscondities. Onze configurator of een specialist berekent dan binnenmaat, buigstraal, materiaal en eventuele ondersteuning.
De prijs van een kabelrups loopt sterk uiteen, afhankelijk van materiaal, lengte, binnenmaat en uitvoering. Kunststof kabelrupsen starten vanaf enkele tientjes per meter, stalen uitvoeringen voor zware industrie liggen aanzienlijk hoger. Vraag een offerte aan voor een prijs op maat.
Met ondersteunde kabelrupsen kun je tot circa 100 meter reisweg overbruggen, met rolling chains zelfs tot 800 meter. Voor jouw situatie berekenen we de optimale free length en eventuele ondersteuningen.
Ja. Onze engineers configureren serie, binnenmaat, radius en bevestiging op basis van jouw machine en omgeving en leveren desgewenst voorgemonteerd met kabels en slangen (readychain), klaar voor installatie.
De minimale buigradius van een kabelrups bepaal je door de grootste kabeldiameter te vermenigvuldigen met de factor uit de kabelspecificatie (vaak 7,5x tot 12,5x voor signaal, 6x tot 10x voor power). Neem altijd de grootste uitkomst. Onze kabelrups configurator rekent dit automatisch voor je uit.
Niets. Kabelrups, energieketting, energieketen, kabelschlepp en e-chain zijn allemaal benamingen voor hetzelfde product: een geleidesysteem dat kabels en slangen beschermt in bewegende delen. Wij gebruiken consequent het Nederlandse woord kabelrups.
Een goed gedimensioneerde kunststof kabelrups haalt vaak 5 tot 10 miljoen dubbelslagen, stalen uitvoeringen gaan in zwaar bedrijf decennia mee. Levensduur hangt af van belasting, snelheid, omgeving en juiste installatie van de kabels in de rups.
Ja. Tsubaki Kabelschlepp heeft speciale cleanroom- en hygiene-uitvoeringen, met afdichting, RVS-onderdelen en materialen die voldoen aan FDA/EU 10/2011 voor voedselveilig gebruik. Wij adviseren je over de juiste serie voor jouw omgeving.
Wisman Techniek is sinds 1975 exclusief partner van Tsubaki Kabelschlepp, de uitvinder van de kabelrups. Daarnaast leveren we complementaire kabels, slangen en connectoren van toonaangevende merken voor een complete kabelrups oplossing.
