Kabelmanagement voor draaibruggen Sas van Gent en Sluiskil met Kabelschlepp rondlopers
De uitdaging

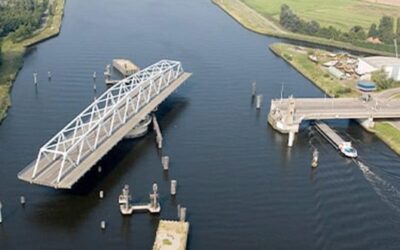

Bij de draaibruggen van Sas van Gent en Sluiskil stonden we voor een flinke technische puzzel. Een draaibrug is een dynamisch kunstwerk waarbij de kabels voor voeding en signalering constant in beweging zijn. De uitdaging hier was de roterende beweging in combinatie met een zeer beperkte inbouwruimte in de centrale draaias. Omdat de bruggen essentieel zijn voor de infrastructuur in de regio, mocht de bewegingsvrijheid op geen enkele manier belemmerd worden. Bovendien moesten de kabels beschermd worden tegen de elementen en mechanische belasting, terwijl de toegankelijkheid voor onderhoud in de smalle behuizing minimaal was.
Onze aanpak
Als exclusief partner van Tsubaki Kabelschlepp hebben we gekozen voor een oplossing met zogenaamde 'rondlopers'. We hebben hiervoor de Kabelschlepp S1250 serie ingezet. Dit zijn robuuste kabelrupsen die specifiek ontworpen zijn voor draaiende toepassingen waarbij een rotatie van meer dan 360 graden vaak nodig is.
Onze engineering-afdeling heeft een speciale behuizing ontworpen waarin de kabelrups exact gepositioneerd is. Om de weerstand te minimaliseren en de levensduur te maximaliseren, zijn de rupsen uitgerust met speciale loop- en geleidewielen. Dit zorgt ervoor dat de keten soepel door de bocht loopt zonder de wanden van de krappe behuizing te raken. Bij onze diensten hoort ook de volledige assemblage en montage op locatie, waarbij we rekening hielden met de complexe bereikbaarheid van de draaias.
Het resultaat
Het resultaat is een uiterst betrouwbaar systeem dat zorgt voor een veilige en continue werking van de bruggen. De kabels worden nu optimaal geleid en zijn volledig beschermd tegen slijtage, wat de kans op storingen tot een minimum beperkt. Door de inzet van de S1250 rondlopers is de duurzaamheid van de installatie flink verbeterd, zelfs onder de zware omstandigheden waar de Rijksoverheid in de weg- en waterbouw mee te maken heeft. Benieuwd naar soortgelijke oplossingen in andere sectoren? Bekijk dan ook onze andere projecten voor meer inspiratie.
