Buigradius van een kabelrups berekenen: zo doe je het goed

De buigradius is misschien wel de belangrijkste maat van een kabelrups. Te krap en je kabels slijten binnen maanden door. Te ruim en de kabelrups past niet meer in de machine. Goed dimensioneren is daarom geen luxe maar pure noodzaak. We lopen door de regels, de berekening en de praktijk.

Wat is de buigradius?

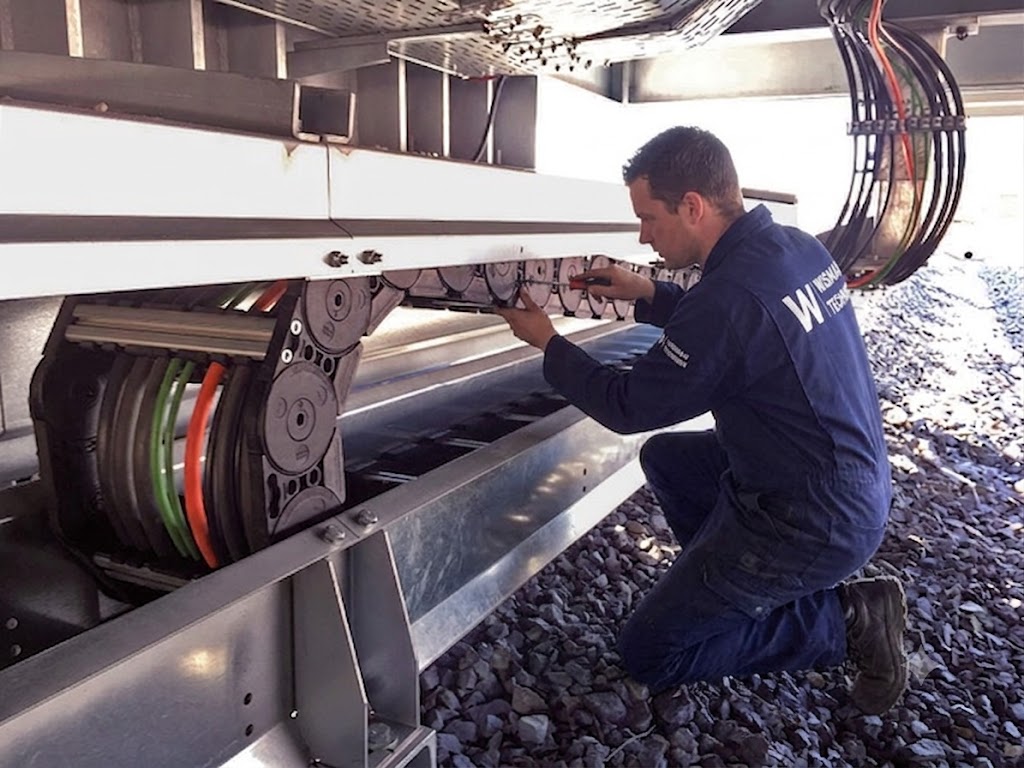

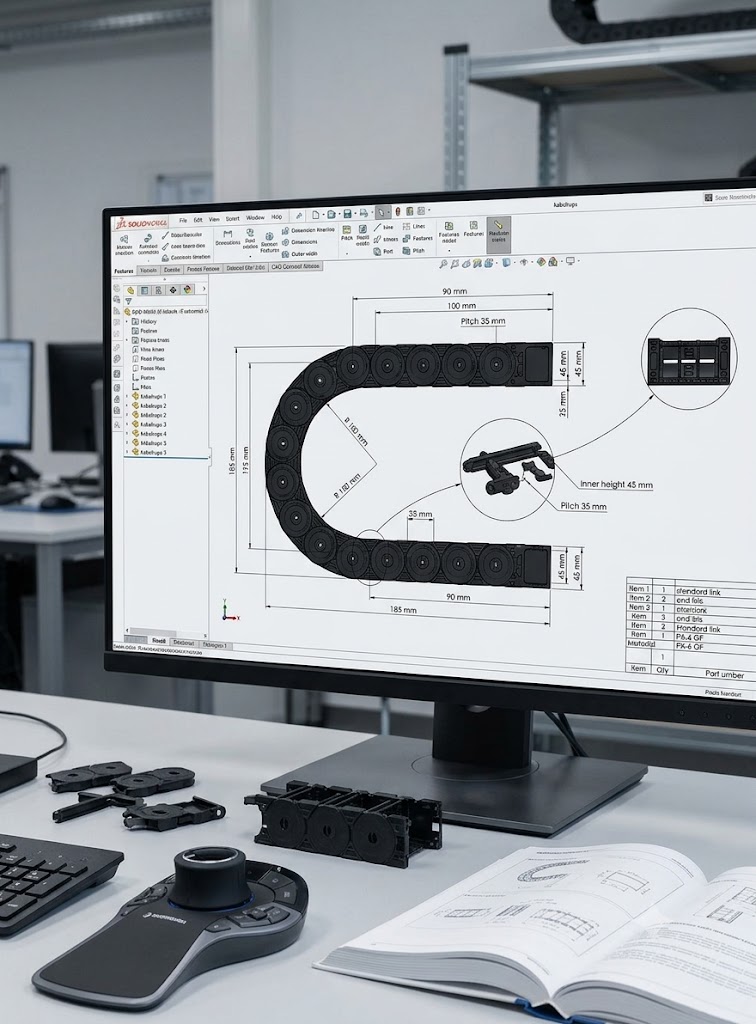

De buigradius is de straal van de bocht die de kabelrups vormt op het keerpunt. Hij wordt gemeten op de hartlijn van de kabelrups, dus precies in het midden van de binnenruimte. Een buigradius van 100 mm betekent een halve cirkel met een diameter van 200 mm op die hartlijn.

De buigradius bepaalt direct hoe scherp de kabels in de kabelrups gebogen worden. Elke kabel heeft een minimale buigradius volgens datasheet van de kabelfabrikant. Als de kabelrups krapper buigt dan die waarde, gaat de kabel kapot. Vroeg of laat, maar gegarandeerd.

De vuistregel van Tsubaki Kabelschlepp

Tsubaki Kabelschlepp adviseert een buigradius van minimaal 7.5x keer de buitendiameter van de dikste kabel in de kabelrups. Voor datakabels en geschermde kabels is dat vaak 10 keer de diameter. Hydraulische slangen vragen meestal 10 keer de buitendiameter.

Een voorbeeld. Zit er een hydraulische slang van 25 mm in en de dikste datakabel is 12 mm? Dan reken je: 25 x 10 = 250 mm voor de slang en 12 x 7.5 = 90 mm voor de datakabel. De maatgevende waarde is 250 mm. De kabelrups moet dus minimaal 250 mm buigradius hebben.

Beschikbare buigradius per serie

Kabelrupsen worden geleverd in vaste buigradiussen, niet op maat. Bij Tsubaki Kabelschlepp lopen de standaardwaardes ruwweg van 28 mm (kleine kunststof) tot 800 mm of meer (zware stalen kabelrupsen). Je kiest altijd de eerstvolgende grotere standaardwaarde, niet de kleinere.

Voor het voorbeeld hierboven kies je dus een serie met een buigradius van bijvoorbeeld 260 mm of 300 mm. Een serie met 250 mm precies zou theoretisch passen, maar geeft geen veiligheidsmarge.

Wanneer kies je een grotere radius?

In drie situaties ga je bewust boven de minimale waarde zitten:

• Hoge dynamiek: snelheden boven 3 m/s of acceleraties boven 5 m/s² rechtvaardigen een grotere buigradius. De kabels worden vaker gebogen en sneller belast.
• Lange levensduur: voor toepassingen met meer dan 10 miljoen cycli is extra marge verstandig.
• Zware kabels: dikkere of stijvere kabels reageren slechter op krappe bochten, ook al voldoet de minimum waarde.

Maar je hebt ook reden om compact te blijven. Een grotere buigradius betekent meer inbouwruimte, meer ondersteuningsmateriaal en hogere kosten.

Snelle berekening

Voor een vlotte controle bij ontwerp gebruik je dit stappenplan:

• Bepaal de buitendiameter van elke kabel en slang in het pakket.
• Vermenigvuldig elke diameter met de bijbehorende factor (7.5x voor standaard, 8 tot 10x voor hydrauliek).
• Neem de hoogste uitkomst als minimale buigradius.
• Verhoog met 20 procent veiligheidsmarge bij hoge dynamiek of lange levensduur.
• Kies de eerstvolgende standaard buigradius binnen de Tsubaki Kabelschlepp serie.

Liever automatisch laten doorrekenen? Gebruik de kabelrups configurator. Daarmee voer je kabels, snelheid en slaglengte in en krijg je direct een passend serievoorstel inclusief buigradius.

Wat een verkeerde buigradius kost

Een te krappe buigradius geeft kabelbreuken, geleiderbreuk in datakabels en haarscheurtjes in slangen. Vaak zonder dat je er meteen iets van merkt: de machine draait, maar de schade bouwt zich op. Na 2 tot 6 maanden volgt dan een storing die meestal een complete kabelvervanging vraagt, plus stilstand van de machine.

De kosten daarvan liggen bij een gemiddelde productielijn al snel boven 5.000 euro per incident, inclusief monteurs, kabels en gemiste productie. Een serie hoger kiezen bij ontwerp kost vrijwel nooit meer dan een paar honderd euro.

Conclusie

De buigradius van een kabelrups bereken je op basis van de dikste kabel of slang, met een minimale factor van 10. Voor data- of hydrauliek-specifieke pakketten en bij hoge dynamiek hoort die factor omhoog. Kies altijd de eerstvolgende standaard buigradius en bouw veiligheidsmarge in waar het kan. Twijfel je over de juiste keuze, gebruik dan de configurator of vraag het na bij Wisman Techniek.
