Kabelrups kiezen: wanneer ga je voor kunststof of staal?

Bij het ontwerpen van een machine of installatie kom je altijd op het punt dat de kabels en slangen beschermd moeten worden. De vraag is dan niet óf je een rups nodig hebt, maar welk materiaal het beste werkt voor jouw specifieke situatie. Bij Wisman Techniek zien we al sinds 1975 alle mogelijke scenario's voorbij komen. Een goede kabelrups kiezen begint bij het begrijpen van de krachten die op de keten werken en de omgeving waarin de machine staat.

Vaak wordt er standaard naar kunststof gegrepen omdat het licht en goedkoop is. Dat is in veel gevallen een prima keuze, maar zeker niet altijd de beste. Tsubaki Kabelschlepp vond in 1954 de stalen kabelrups uit en sindsdien zijn de mogelijkheden alleen maar gegroeid. Of je nu werkt in de machinebouw, de offshore of de zware staalindustrie: de keuze tussen kunststof en staal bepaalt hoe vaak je later terug moet voor onderhoud.

De basis: wanneer is een kunststof kabelrups de juiste keuze?

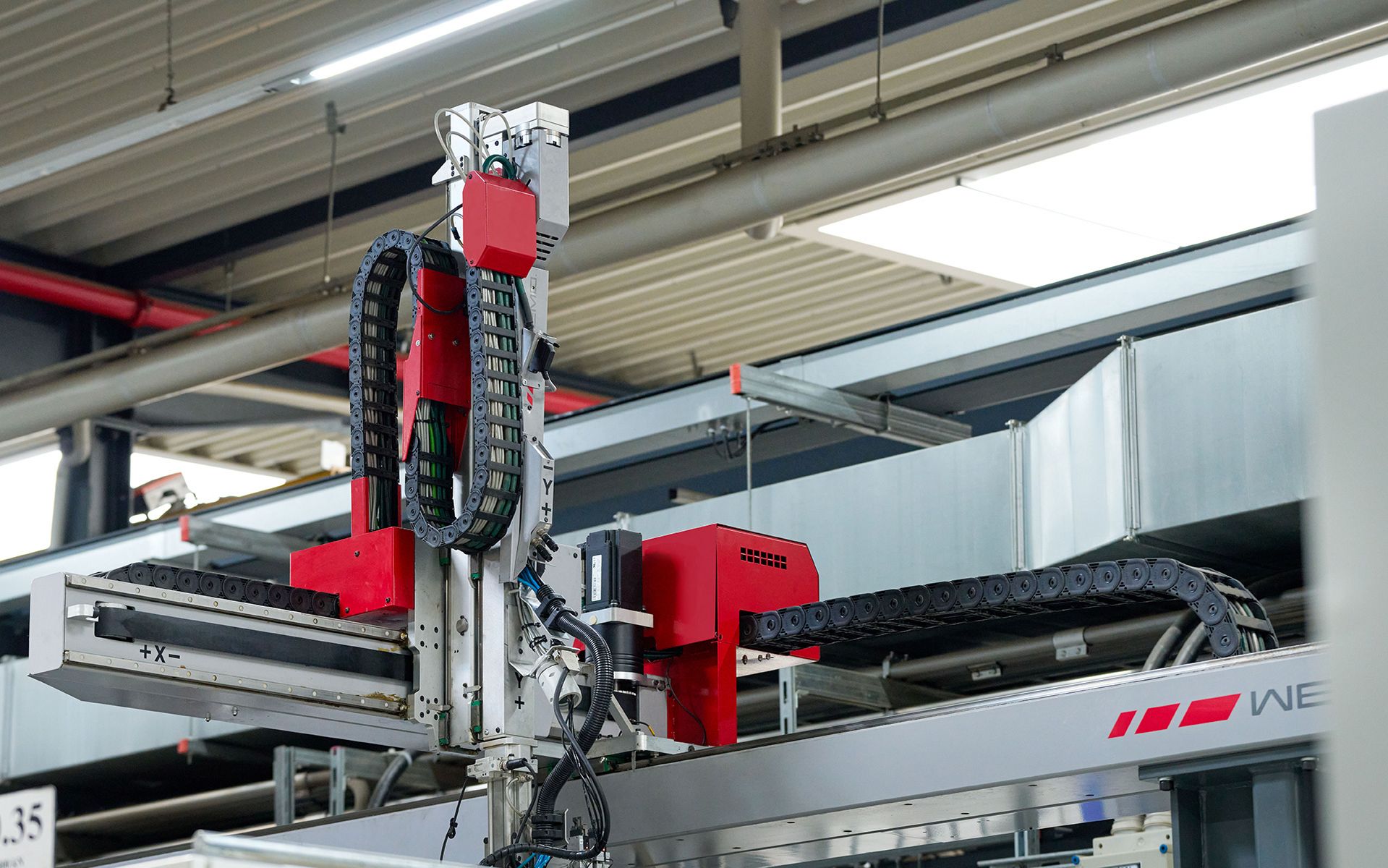

Kunststof kabelrupsen zijn de allrounders in de techniek. Ze zijn gemaakt van hoogwaardig glasvezelversterkt nylon, wat ze licht en corrosiebestendig maakt. Voor de meeste standaardtoepassingen in de robotica of intralogistiek is dit materiaal ideaal. Je kiest voor kunststof als het gewicht van de keten zelf een rol speelt bij de versnelling van je machine. Hoe lichter de rups, hoe minder energie het kost om de beweging in gang te zetten.

Een ander groot voordeel van kunststof kabelrupsen is de flexibiliteit in montage. Je klikt ze makkelijk in elkaar en kunt ze vaak zonder gereedschap openen om een kabel te vervangen. Bij Wisman leveren we deze rupsen vaak aan klanten die werken in cleanrooms of laboratoria, omdat ze stil lopen en nauwelijks slijpsel achterlaten. Zolang de temperatuur niet extreem hoog is en de mechanische belasting binnen de perken blijft, is kunststof een betrouwbare partner.

Krachtpatsers van metaal: een stalen kabelrups kiezen

Er zijn situaties waarin kunststof simpelweg tekortschiet. Denk aan een omgeving waar gloeiend hete spanen van een freesbank vliegen of waar de keten enorme gewichten aan hydrauliekslangen moet dragen. In de offshore of de staalindustrie is een stalen kabelrups vaak de enige optie die het langer dan een paar maanden volhoudt. Staal is ongevoelig voor extreme hitte en behoudt zijn vorm onder zware belasting.

Bij een stalen variant kijken we naar de vrijdragende lengte. Dat is de afstand die een rups horizontaal kan overbruggen zonder door te zakken of ondersteund te worden. Staal heeft een veel hogere stijfheid dan kunststof. Moet je een grote afstand overbruggen met zware kabels? Dan zorgt staal ervoor dat de keten strak blijft lopen zonder te gaan zwabberen. Wij gebruiken hiervoor vaak de verzinkte of roestvaststalen series van Tsubaki Kabelschlepp, afhankelijk van hoe agressief de omgeving is.

Omgevingsfactoren en chemische bestendigheid

De omgeving waarin je machine draait, is doorslaggevend bij het kabelrups kiezen. In de voedingsmiddelenindustrie of chemische sector krijg je te maken met agressieve reinigingsmiddelen. Kunststof kan daar goed tegen, mits je het juiste type nylon kiest. Staal daarentegen kan gaan roesten als de coating beschadigt, tenzij je voor RVS gaat. In een zagerij of bij een lasrobot wil je juist weer staal, omdat hete lasspatten direct door een kunststof wand heen smelten.

Vergeet ook de temperatuur niet. Kunststof wordt bros bij extreme kou en slap bij grote hitte. Staal blijft stabiel tussen de -40 en +250 graden Celsius. Als een engineer bij ons aanklopt met een vraag over een oven-installatie of een vrieshuis, kijken we direct naar de materiaal-eigenschappen van de keten. Het gaat erom dat de flexibele kabels binnenin beschermd blijven, ongeacht wat er buiten de rups gebeurt.

Mechanische grenzen: buigradius en torsie

Elke kabelrups heeft een minimale buigradius. Dit is de kleinste bocht die de keten kan maken zonder de kabels te beschadigen. Bij kunststof rupsen heb je vaak meer keuze in kleine radii, wat handig is als je weinig inbouwruimte hebt in een compacte machine. Staal is door de constructie vaak wat forser, maar kan weer beter omgaan met torsie. Torsie ontstaat wanneer de rups niet alleen heen en weer beweegt, maar ook een draaiende beweging maakt.

Als je te maken hebt met complexe bewegingen, zoals bij een 6-assige robot, moet de rups die krachten kunnen opvangen. Een verkeerde keuze leidt hier snel tot breuk van de schakels. Wij adviseren je graag over de juiste verhouding tussen de kabeldiameter en de binnenhoogte van de rups. Een vuistregel is dat je altijd 10 tot 20 procent extra ruimte moet overhouden voor de kabels om vrij te kunnen bewegen in de bocht.

Conclusie

De juiste kabelrups kiezen is een afweging tussen gewicht, kracht en omgevingsfactoren. Kunststof is de logische keuze voor snelle, lichte bewegingen en normale temperaturen. Staal komt in beeld zodra de omstandigheden extreem worden of de gewichten simpelweg te groot zijn voor nylon. Bij Wisman Techniek kijken we al bijna 50 jaar mee over de schouder van engineers om de beste match te vinden. Heb je een uitdaging met een grote overspanning of een agressieve omgeving? Neem dan gewoon even contact met ons op voor een nuchter technisch advies.
