Kleine kabelrupsen voor krappe ruimtes: zo kies je de juiste micro-rups

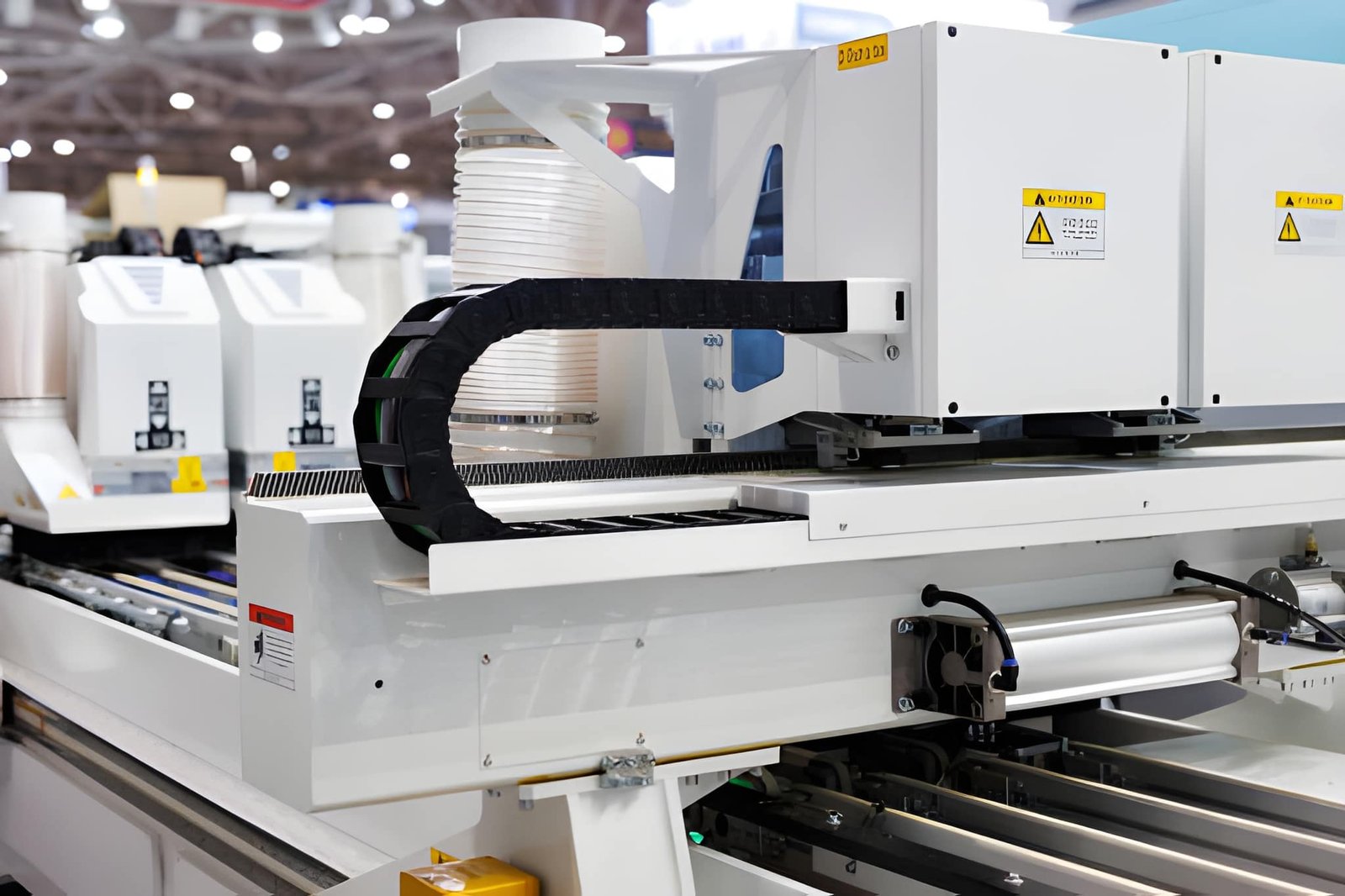

Wanneer je een machine ontwerpt voor de elektronica-productie of medische sector, vecht je vaak om elke vierkante millimeter. Je hebt te maken met stappenmotoren, sensoren en data-kabels die allemaal gevoed moeten worden, terwijl de behuizing zo compact mogelijk moet blijven. In dat soort situaties heb je niets aan een standaard rups. Je zoekt kleine kabelrupsen die niet alleen passen, maar ook duizenden snelle cycli volhouden zonder te haperen.

Bij Wisman zien we dit dagelijks in de praktijk. Al sinds 1975 zijn we de eerste dealer van Tsubaki Kabelschlepp ter wereld, dus we weten precies welke micro-kabelrups geschikt is voor jouw specifieke beweging. Het gaat bij deze kleine componenten namelijk niet alleen om de buitenmaten. De binnenhoogte en de minimale buigradius bepalen of je kabels heel blijven bij hoge versnellingen.

Waarom de juiste maatvoering cruciaal is bij kleine kabelrupsen

Bij een grote installatie in de offshore heb je vaak ruimte zat voor een ruime bocht. In de robotica of bij pick-and-place machines is dat een ander verhaal. Als je een te krappe buigradius kiest voor je flexibele sturingskabels, trek je de koperaders binnen de kortste keren kapot. Een goede vuistregel is dat de buigradius van de rups minimaal acht tot tien keer de buitendiameter van de dikste kabel moet zijn.

De kunststof kabelrupsen uit de Uniflex-serie van Tsubaki Kabelschlepp zijn hier speciaal voor ontwikkeld. Deze ketens hebben een zeer gunstige verhouding tussen de binnen- en buitenmaten. Je benut de beschikbare inbouwruimte dus optimaal voor je bekabeling, zonder dat de keten zelf onnodig veel plek inneemt. Dankzij het lichte gewicht van het kunststof blijven de massatraagheidskrachten laag, wat essentieel is voor machines die met hoge snelheden heen en weer schieten.

Micro-kabelrupsen voor elektronica en stappenmotoren

In de wereld van de kleine machines kom je vaak uit bij de kleinste series, zoals de Uniflex 0250 of de EasyLine. Deze rupsen hebben een binnenhoogte van slechts enkele millimeters. Ze zijn ideaal voor het geleiden van dunne sturingskabels en persluchtslangen naar stappenmotoren. Omdat deze motoren vaak zeer nauwkeurig moeten positioneren, mag de kabelrups geen extra weerstand of trillingen veroorzaken.

De constructie van een Tsubaki Kabelschlepp rups zorgt voor een stabiele loop. Zelfs bij deze kleine formaten zijn de schakels zo ontworpen dat ze niet doorhangen. Dit voorkomt dat de rups gaat klapperen tegen de wanden van je machine. Als vakman wil je immers een stille en soepele beweging, ook als de machine 24/7 draait in een productielijn.

Materiaalkeuze en slijtvastheid in compacte ruimtes

Hoewel we bij Wisman ook veel stalen kabelrupsen leveren voor de zware industrie, is in de wereld van de kleine kabelrupsen hoogwaardig kunststof de standaard. Het materiaal is versterkt met glasvezel voor extra stijfheid, maar blijft flexibel genoeg om miljoenen buigingen te weerstaan. In een schone omgeving, zoals bij de productie van chips of medische apparatuur, is het ook belangrijk dat de rups weinig slijtstof afgeeft.

Onze specialisten helpen je graag bij het maken van de juiste berekening. We kijken niet alleen naar de lengte van de slag, maar ook naar de versnelling en de omgevingstemperatuur. Soms is een gesloten variant nodig om de kabels te beschermen tegen vuil van buitenaf, terwijl in andere gevallen een open schakel beter is voor de warmteafvoer van de kabels. Je kunt hiervoor ook onze kabelrups configurator & tools gebruiken om de eerste opzet te maken.

Installatie en montage van kleine energieketens

Hoe kleiner de rups, hoe nauwkeuriger de montage luistert. Een kleine afwijking in de uitlijning kan bij een micro-kabelrups al snel leiden tot extra slijtage aan de zijkanten van de schakels. Gebruik daarom altijd de originele aansluitstukken van Tsubaki Kabelschlepp. Deze zorgen voor een trekontlasting die de kabels op hun plek houdt, zodat ze niet gaan schuiven binnen de keten.

Als je twijfelt over de beste manier om de rups in te bouwen, staan onze engineers voor je klaar. We kunnen de rupsen zelfs volledig geconfectioneerd aanleveren, inclusief de juiste stekkers en kabels. Dat scheelt je een hoop gepriegel met kleine onderdelen in de werkplaats. Heb je een specifiek project waarbij elke millimeter telt? Neem dan gerust contact met ons op voor een technisch advies op maat.

Conclusie

Het selecteren van kleine kabelrupsen vraagt om precisie en kennis van materialen. Of je nu werkt aan een compacte robotarm of een complexe pick-and-place machine, de betrouwbaarheid van je installatie valt of staat met de juiste kabelbegeleiding. Met de techniek van Tsubaki Kabelschlepp en de 50 jaar ervaring van Wisman weet je zeker dat je een oplossing kiest die jarenlang probleemloos blijft draaien. Zoek de grenzen van de inbouwruimte op, maar doe nooit concessies aan de kwaliteit van je kabelmanagement.
