Wat is een kabelrups? Werking, types en toepassingen in de industrie

Bij elke machine met bewegende delen zit een onzichtbare schakel die bepaalt of de installatie jarenlang storingsvrij blijft draaien: de kabelrups. Wisman Techniek levert deze energieketens al sinds 1975 als allereerste Tsubaki Kabelschlepp dealer ter wereld. In dit artikel leggen we uit wat een kabelrups precies is, hoe hij werkt en hoe je de juiste kiest.

Wat is een kabelrups precies?

Een kabelrups, ook wel energieketen of energy chain genoemd, is een geleidesysteem dat kabels, slangen en leidingen begeleidt bij lineaire of roterende bewegingen. De rups bestaat uit gekoppelde schakels die samen een vaste buigradius afdwingen, zodat de kabels binnenin nooit te scherp afbuigen of ongecontroleerd gaan slingeren.

Je ziet ze terug in vrijwel elke moderne machine: van CNC-bewerkingscentra en pakkettransport tot offshore-installaties en haventerminals. Overal waar stroom, data, perslucht of hydrauliek meebeweegt met een schuivende kop, rijdende portaal of zwenkende arm, doet een kabelrups het werk.

Hoe werkt een kabelrups?

De schakels bewegen om een vaste buigradius heen. De helft van de rups ligt op de bodem (onderloop), de andere helft beweegt mee (bovenloop) en daartussen zit een lus die met het bewegende deel meeschuift. Doordat de schakels niet verder kunnen draaien dan de toegestane radius, blijven de kabels altijd binnen hun toegestane buigstraal.

In de schakels zelf zitten scheidingsschotten en legplanken. Die houden voedingskabels, datakabels en slangen netjes uit elkaar. Zo voorkom je dat een dikke voedingskabel een dunne dataleiding plat drukt, of dat slangen om elkaar heen kruipen.

Belangrijkste types kabelrupsen

Grofweg zijn er drie hoofdtypes, elk met hun eigen sterktes:

Kunststof kabelrupsen zijn licht, stil en corrosiebestendig. Ze passen bij de meeste machinebouw-, automatisering- en intralogistieke toepassingen. De montage gaat snel en het materiaal is bestand tegen koelvloeistoffen en de meeste chemicaliën.

Stalen kabelrupsen zijn de keuze voor zware belasting, hoge temperaturen, lange trajecten en omgevingen met spanen of vallend materiaal. Denk aan staalindustrie, gieterijen, offshore-kranen en zware machinebouw. Ze gaan langer mee onder extreme omstandigheden en kunnen veel grotere kabelpakketten dragen.

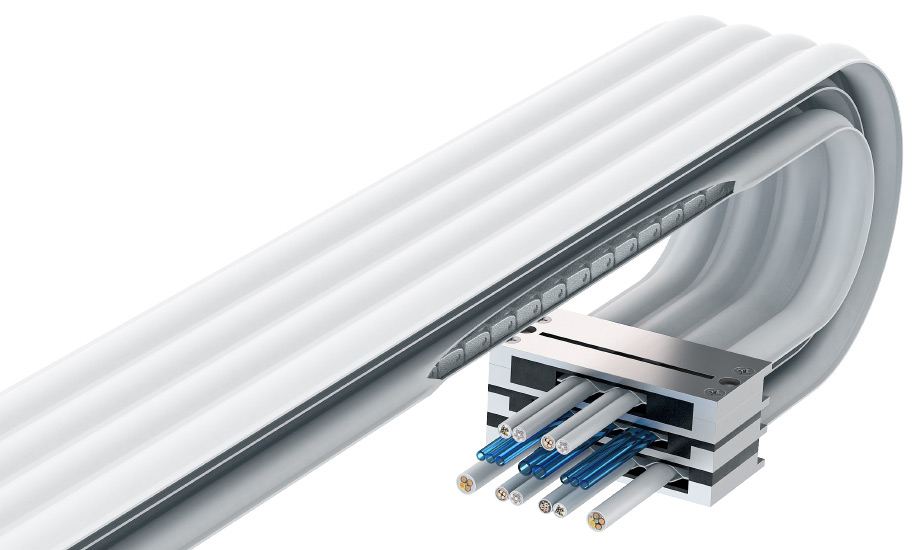

Hybride en gesloten uitvoeringen combineren de eigenschappen van beide, of voegen een gesloten omkasting toe tegen vuil, spanen of waterstralen. Voor reinraam-, food- of buitenopstelling zijn er speciale uitvoeringen.

Wanneer kies je welke?

De juiste keuze hangt af van vier dingen: beweging, omgeving, kabelpakket en montage. Als je een korte slag met lichte kabels in een schone omgeving hebt, volstaat kunststof vrijwel altijd. Bij lange trajecten boven de tien meter, hoge versnellingen of ruwe condities komt staal in beeld.

Verzamel altijd de slaglengte, snelheid, acceleratie, kabeldiameters, gewichten en de omgevingstemperatuur voordat je een keuze maakt. Met die gegevens kunnen onze specialisten gericht meedenken over een passende oplossing.

Veelgemaakte fouten

De meest voorkomende oorzaak van vroegtijdige kabelschade is een te kleine buigradius. Kabelfabrikanten geven een minimale buigstraal op die je echt moet respecteren: ga je daaronder, dan breken de aders binnen enkele duizenden cycli.

Ook een te volle kabelrups geeft problemen. Als kabels en slangen geen ruimte hebben om te bewegen, schuiven ze niet meer mee bij elke beweging en ontstaat er trek- en wrijvingsbelasting. Vuistregel: laat minstens tien procent vrije ruimte tussen de kabels en de schakelwand.

Tot slot wordt trekontlasting vaak onderschat. Aan beide uiteinden van de kabelrups moet het kabelpakket goed worden vastgezet, zodat de beweging zich niet voortplant in de aansluitkast.

Wat doet Wisman Techniek?

Wisman Techniek levert al bijna 50 jaar uitsluitend kabelrupsen en flexibele kabels van Tsubaki Kabelschlepp. We werken voor machinebouwers, integratoren, onderhoudsdiensten en eindgebruikers in heel Nederland. Onze eigen monteurs kunnen op locatie meten, monteren en herzien, en uit voorraad leveren we de meeste standaardseries binnen een dag.

Wil je weten welke kabelrups bij jouw machine past? Bekijk het overzicht van kabelrupsen of gebruik de kabelrups configurator om snel een eerste selectie te maken. Twijfel je? Bel ons gerust, dan kijken we samen mee.
