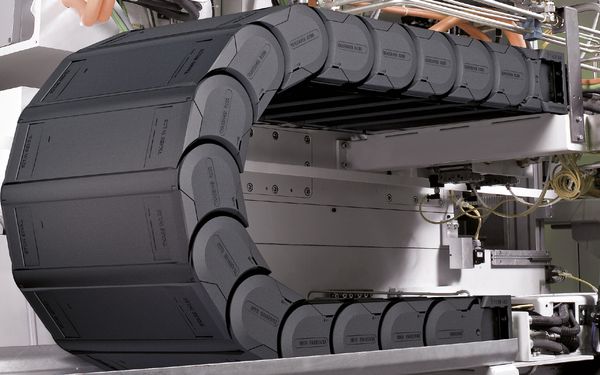

Wat is een kabelrups? Alles over werking, types en toepassingen

Een kabelrups is de ruggengraat van je machine. Zodra een onderdeel beweegt en er stroom, data of vloeistof naar dat deel moet, heb je een systeem nodig dat die leidingen geleidt. Zonder goede geleiding gaan kabels knikken, schuren of in de knoop raken. Dat leidt tot stilstand en dat is precies wat je wilt voorkomen in een productieomgeving.

Bij Wisman Techniek werken we al sinds 1975 met de systemen van Tsubaki Kabelschlepp. In die vijftig jaar hebben we gezien dat de basis altijd hetzelfde blijft: een kabelrups (ook wel energieketting genoemd) dwingt de kabels in een vaste baan en houdt rekening met de minimale buigradius. Zo voorkom je dat de koperkern van je flexibele kabels breekt of dat de buitenmantel doorslijt.

Hoe werkt een kabelrups precies? {id=werking-kabelrups}

De werking van een kabelrups is simpel maar doeltreffend. De ketting bestaat uit losse schakels die aan elkaar gekoppeld zijn. Deze schakels kunnen maar naar één kant buigen tot een vooraf bepaalde hoek. Dit noemen we de buigradius. Door deze mechanische beperking kunnen de kabels binnenin nooit verder buigen dan ze aan kunnen.

In de praktijk zie je vaak een vaste aansluiting op de machine en een bewegend deel, de meenemer. De rups rolt hiertussen af. Bij korte afstanden spreken we van een vrije overspanning: de rups hangt dan horizontaal zonder ondersteuning. Wordt de weg langer? Dan gaat de rups op zichzelf glijden in een geleidegoot. Voor elke beweging is een specifieke constructie nodig om de levensduur te garanderen.

Verschillende materialen: kunststof of staal? {id=materialen-kabelrups}

De keuze voor het materiaal hangt volledig af van de omgeving waarin je werkt. In de standaard machinebouw en robotica is een kunststof kabelrups meestal de beste keuze. Deze zijn licht, relatief stil en bestand tegen veel chemische stoffen. Tsubaki Kabelschlepp gebruikt hiervoor hoogwaardige glasvezelversterkte kunststoffen die ook bij hoge versnellingen stabiel blijven.

Soms is kunststof simpelweg niet sterk genoeg. Denk aan de staalindustrie, offshore of plekken waar gloeiend hete spanen vrijkomen. Dan stap je over op stalen kabelrupsen. Staal kan extreme temperaturen aan en heeft een veel grotere draagkracht. Als je een zwaar pakket aan hydrauliekslangen over een grote afstand moet verplaatsen, is een stalen variant vaak de enige veilige optie.

Belangrijke factoren bij het kiezen van een energieketting {id=keuze-factoren}

Je gooit niet zomaar wat kabels in een ketting. Je begint bij de inhoud: wat is de diameter van de dikste kabel? De binnenhoogte van de rups moet hierop afgestemd zijn, inclusief wat extra speling. Ook de indeling is cruciaal. Met verticale schotjes zorg je dat kabels niet over elkaar heen kruipen, wat slijtage door wrijving voorkomt.

Daarnaast kijk je naar de dynamiek van de machine. Hoe snel beweegt de boel en hoe vaak per uur? Bij een pick-and-place robot in de automotive heb je te maken met hoge acceleraties. In de intralogistiek gaat het vaak om lange, glijdende banen. Elke situatie vraagt om een ander type schakel en een andere trekontlasting bij de aansluitpunten.

Toepassingen in de praktijk {id=toepassingen}

In de Nederlandse industrie kom je kabelrupsen overal tegen. In de hightech machinebouw rond Eindhoven zie je vaak kleine, fijnmazige kunststof rupsen die duizenden cycli per dag maken. In de haven van Rotterdam draaien juist de grote systemen op kranen, waarbij de rupsen bestand moeten zijn tegen zoute lucht en zware mechanische belasting.

Ook in de houtbewerking of bij CNC-freesmachines zijn ze onmisbaar. Hier kiezen we vaak voor een dichte variant, een zogenaamde energietube. Deze beschermt de kabels tegen rondvliegende spanen en stof. Het mooie van het Tsubaki-assortiment is dat we voor elke branche, van cleanroom tot zware industrie, een passende oplossing hebben liggen.

Montage en onderhoud voor een lange levensduur {id=montage-onderhoud}

Een goed gekozen systeem valt of staat bij de montage. De kabels moeten spanningsvrij in de rups liggen. Als een kabel te strak staat, trekt hij in de binnenbocht tegen de schakels aan, wat direct voor schade zorgt. Daarom adviseren we altijd om gebruik te maken van onze engineering en montage diensten bij complexe projecten.

Onderhoud aan een kabelrups is minimaal, maar niet onbelangrijk. Controleer periodiek of er geen vuilophoping in de geleidegoot zit en of de meenemers nog goed vastzitten. Een goed ontworpen systeem van Tsubaki Kabelschlepp gaat bij normaal gebruik jarenlang mee zonder dat je er omkijken naar hebt. Dat is de nuchtere zekerheid die je zoekt als engineer.

Conclusie {id=conclusie}

Of je nu werkt aan een compacte robotarm of een enorme portaalkraan, de juiste kabelrups is bepalend voor de betrouwbaarheid van je installatie. Door te kijken naar de buigradius, de omgevingsfactoren en het juiste materiaal voorkom je onnodige storingen. Met bijna 50 jaar ervaring helpen we je bij Wisman Techniek graag om de juiste knopen door te hakken. Heb je een specifieke uitdaging of wil je sparren over een ontwerp? Neem dan direct contact op met een van onze specialisten.
