Waarom een EMC-klem in plaats van een gewone kabelklem?

Een EMC-klem maakt over de volle omtrek contact met de afscherming en verbindt die laagohmig met aarde. Een gewone klem zet alleen de kabel vast.

Welk klembereik moet ik kiezen?

Het bereik dat past bij de diameter van de blootgelegde afscherming. In de varianttabel staat per model het klembereik in mm.

Geven EMC-klemmen ook trekontlasting?

De meeste wel, via één of twee kabelbinders op de klem, conform EN 62444. Dit staat per model in de beschrijving.

Welke klem past op Siemens ET200SP?

De MSK en MSK2 worden rechtstreeks in de ET200SP I/O-module geplaatst. Voor ET200S zijn er de MSY en MSY2.

EMV-Schellen · Detas Ultra

MSD

EMV-Schirmschelle zur Erdung des Kabelschirms

EMV-Schelle für wirksame Erdung und Zugentlastung auf der DIN-Schiene.

EN 62444DIN-Schiene TS35

Preis anfragen 7 Varianten

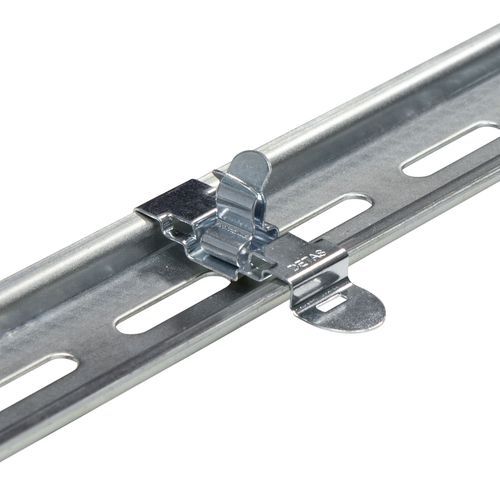

Metall-Federklemme auf einer gelochten Montageschiene

In Kürze

Produktgruppe: EMV-Schellen
Marke: Detas Ultra
Material: Verzinkter Stahl
Montage: DIN-Schiene TS35
Klemmbereich: 22–74 mm
Varianten: 7

Dokumentation

Erst selbst die Passung prüfen?

Beschreibung

Über die MSD

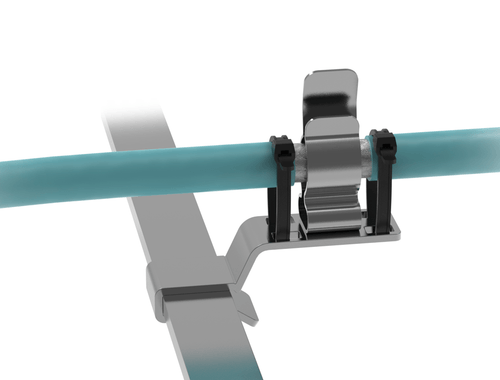

MSD-Schirmklemmen ermöglichen eine einfache und wirksame Erdung des Kabelschirms. Die Zugentlastung wird durch einen direkt an der Klemme befestigten Kabelbinder gewährleistet.

Die Zugentlastungsfunktion erfüllt die Norm EN 62444. Die MSD-Schellen eignen sich für die Montage auf TS35-mm-Hutschienen und sind ideal für den Einsatz in Schaltschränken und Industrieanlagen.

Nicht sicher, ob die MSD passt?

Senden Sie uns die Anzahl der Leitungen, die Durchmesser und ob Stecker daran sind. Wir prüfen die Auswahl und stellen die passende Ausführung zusammen.

Beratung anfordern zur MSD

Ausführungen

Alle Ausführungen der MSD

Mit Artikelnummer, damit Sie gleich die richtige Ausführung anfragen.

Modell	Artikelnummer	Klemmbereich (mm)	Ansehen
MSD 22-30		22 - 30
MSD 30-37		30 - 37
MSD 38-48		38 - 48
MSD 50-60		–
MSD 62-74		–
MSD 50-60		50 - 60
MSD 62-74		64 - 74

7 von 7 Varianten · klicken Sie auf eine Variante, um sie anzusehen

Was Wisman hinzufügt

Nicht nur eine Artikelnummer

Wir betrachten die gesamte Kabelstrecke. Die Durchführung im Schrank muss genauso stimmen wie die Energieführungskette, die davor in Bewegung ist.

Beratung zu Ihrem Schrank: welche Durchführung, welche Größe, wie viele Leitungen
Ein Ansprechpartner von der Energieführungskette bis zur Schaltschrankwand
Datenblätter und Dokumentation je Modell sofort verfügbar
Abstimmung mit Ihrem Leitungspaket aus Konfigurator oder ChainLogic
