Systemummantelung.Ein Reißverschluss um Ihr Kabelbündel.
Eine Ummantelung, die Sie um ein Leitungsbündel legen und per Reißverschluss schließen. Die Leitungen bleiben dabei angeschlossen. Drei Ummantelungen und drei Verschlüsse: 414 Artikelnummern aus dem Reiku-Katalog.
Drei Mäntel
Nennmaß und Temperatur
- BEKUMWeich-PVC9–120 mm−30 bis +80 °C
- BENYLPolyestergewebe9–120 mm−20 bis +75 °C
- B2X / B4XGeschirmt, 2 oder 4 Lagen Kupfer20–120 mm−20 tot +80 °C
Verschluss nach Wahl: Z (Standard), M oder G (Klett).
Mäntel
Drei Mäntel, drei Verschlüsse
Den Mantel wählen Sie nach der Umgebung, eine Schirmung nur bei störempfindlichen Kabeln im Bündel. Jeder Verschluss passt zu jeder Serie.

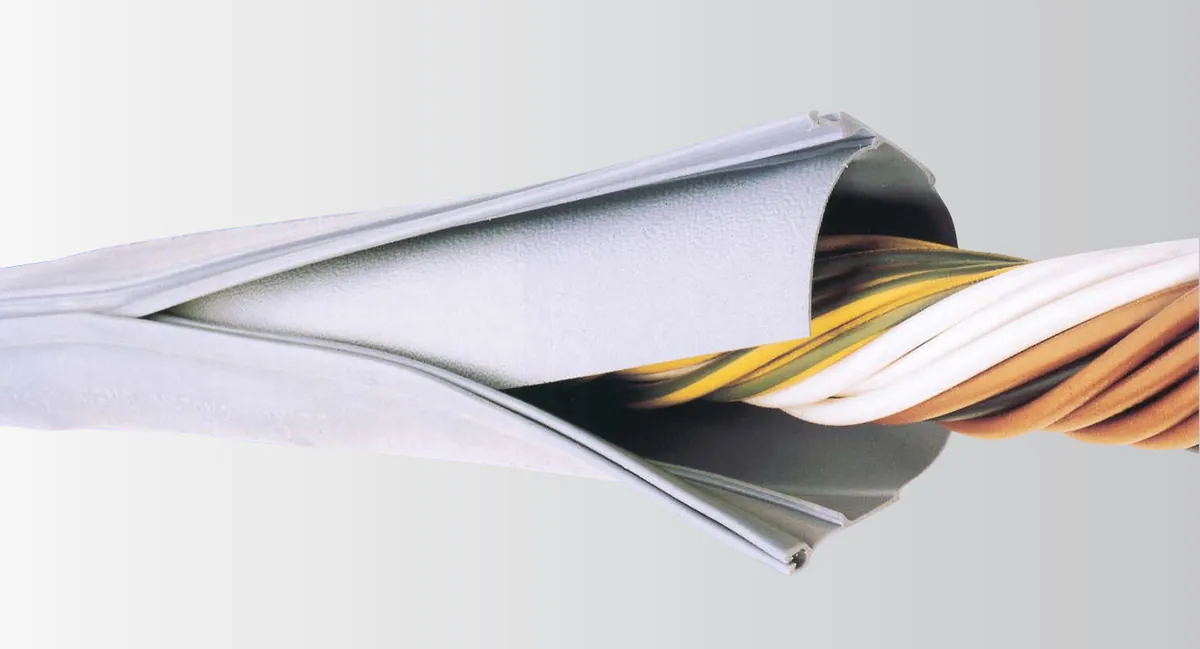

Weich-PVC
BEKUM
Soepel en zelfdovend. −30 tot +80 °C.
- Passt zu den meisten Maschinen und Schaltschränken
- Beständig gegen die meisten Säuren, Öle und Laugen
- Wand 0,5 mm, zwart of grijs

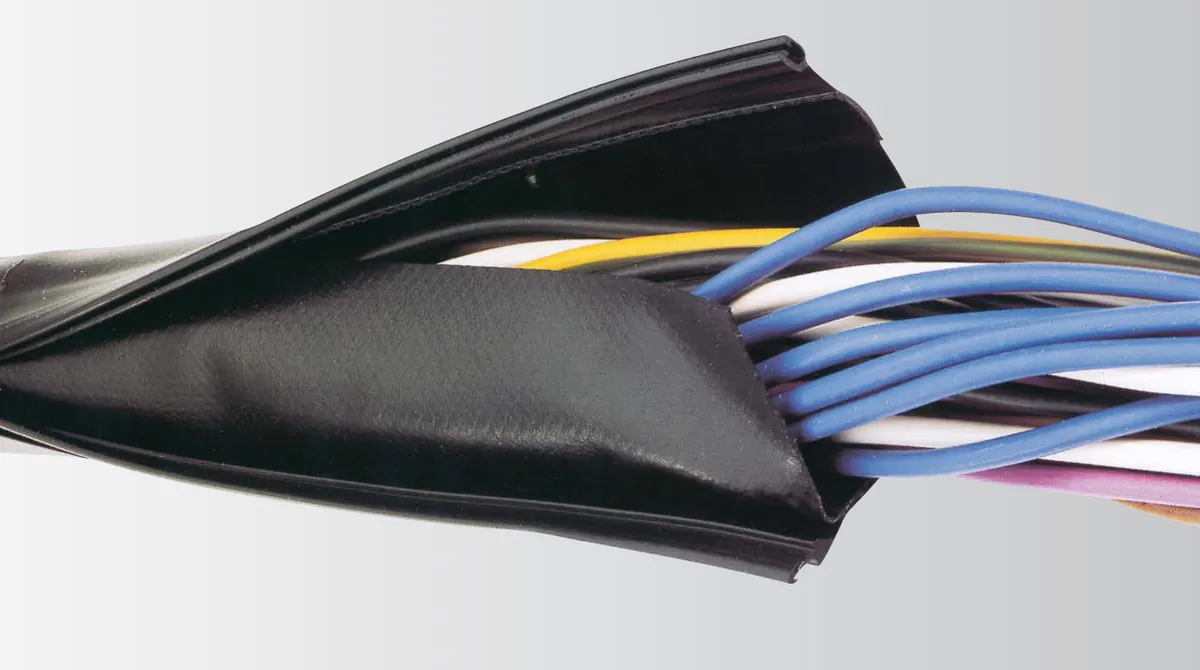

Polyestergewebe
BENYL
Slijtvast en moeilijk brandbaar. −20 tot +75 °C.
- Für schwere und aggressive Umgebungen
- Beidseitig vinylbeschichtet
- Wand 0,6 mm, zwart

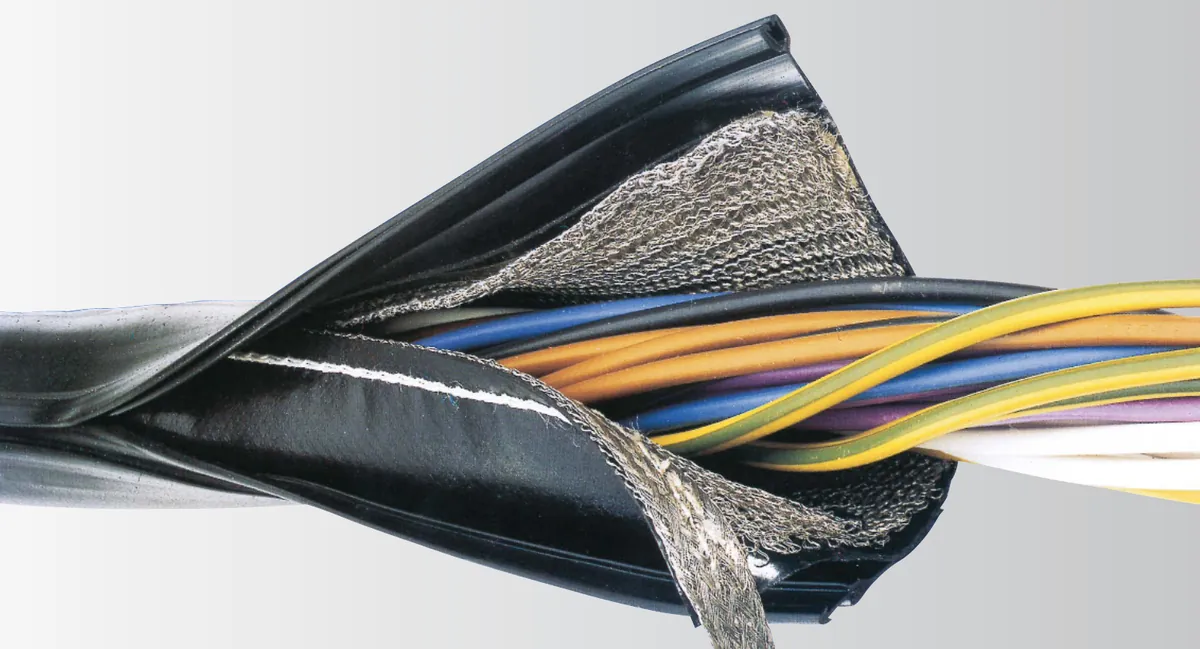

Geschirmt
B2X / B4X
Derselbe Mantel mit Kupferdrahtgeflecht darunter, in 2 oder 4 Lagen.
- Hält hochfrequente Störungen fern
- Schirmung nach dem Schließen über 360°
- Mit verzinnter Kupfer-Erdungslitze

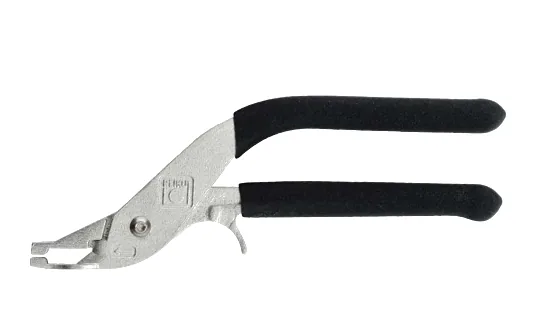

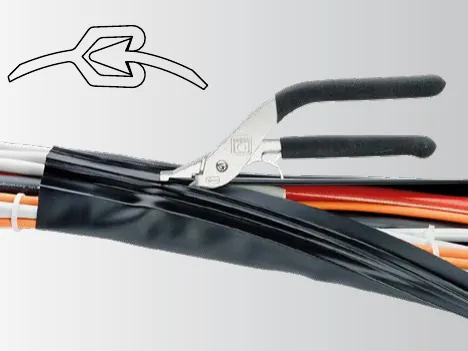

- Z-VerschlussStandardSchließen: Leichte Handzange (Z-Zange)

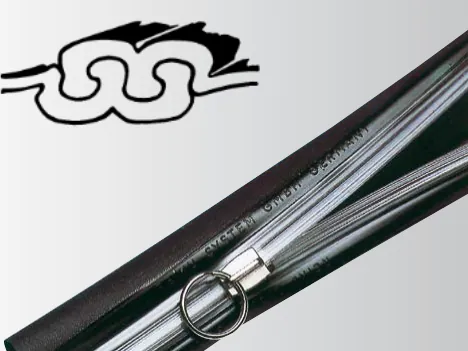

- M-VerschlussSchließen: Großer M-Schieber oder mit den Fingern zudrücken

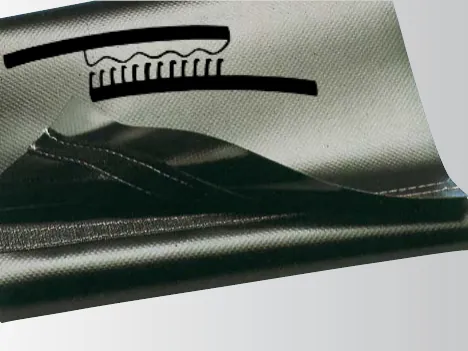

- G-VerschlussSchließen: Von Hand (Klettband)

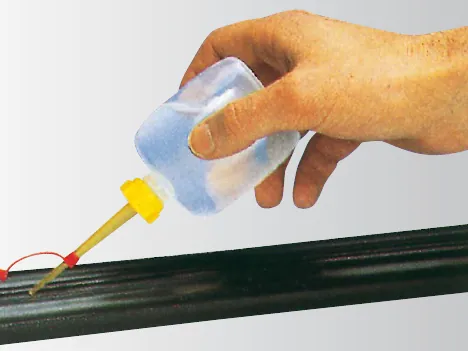

- RSQ-KleberZ und M nach 12 Stunden dauerhaft geschlossen. Anfordern
Alle technischen Daten je Serie
* = Verschluss Z, M oder G. ¹ Allgemeiner Temperaturbereich der Systemummantelung; der Katalog nennt für die geschirmten Serien keinen eigenen Bereich.
- NATO-Herstellercode
- CO290
- Bundeswehr-Prüfnr.
- BWB 5975 12 154 3887
- Telekom-Prüfnr.
- FTZ 736 551
Auswahlhilfe
Welche brauchen Sie?
Messen Sie den Durchmesser Ihres Kabelbündels und beantworten Sie einige Fragen. Sie sehen sofort, welche Ummantelung passt, inklusive Artikelnummer. Sind Sie unsicher? Dann lassen Sie es uns prüfen.
2. Schirmung erforderlich?
3. Umgebung
4. Montage
Unsere Empfehlung
BEKUM mit Z-Verschluss
Hochwertiges Weich-PVC
Artikelnummer
SKBZ-35
Nennmaß
35 mm
11,0 kg pro 100 m · schwarz RAL 9005
- Mechanischer Schutz und Bündelung, ohne Abschirmung.
- BEKUM-Mantel: sehr weiches PVC, universell einsetzbar und selbstverlöschend.
- Temperaturbereich −30 bis +80 °C.
- Z-Verschluss: Standardverschluss, schnell und rationell zu schließen.
- Nennmaß 35 mm: die kleinste Standardgröße für ein Bündel von 35 mm.
Ein Spezialist prüft die Empfehlung anhand Ihrer Situation. Unverbindlich.
Artikelnummern
Größen und Artikelnummern
414 Kombinationen aus Serie, Farbe, Verschluss und Größe. Andere Größen zwischen 9 und 120 mm auf Anfrage.
schwarz · Z-sluiting
BEKUM
Sehr geschmeidige, universell einsetzbare Ummantelung zum Schutz und zur Bündelung empfindlicher Leitungen, Kabelbäume und Adern.
- Größen
- 18
- Größenbereich
- 9–120 mm
- Wandstärke
- 0,5 mm
So lesen Sie die Artikelnummer
Geliefert auf Spulen von 50 m.
| Artikelnummer | Ø nominal | Gewicht | |
|---|---|---|---|
| SKBZ-9 | 9 mm | 6,0 kg/100 m | |
| SKBZ-12 | 12 mm | 6,5 kg/100 m | |
| SKBZ-14 | 14 mm | 7,0 kg/100 m | |
| SKBZ-16 | 16 mm | 7,5 kg/100 m | |
| SKBZ-20 | 20 mm | 8,0 kg/100 m | |
| SKBZ-25 | 25 mm | 9,0 kg/100 m | |
| SKBZ-30 | 30 mm | 10,0 kg/100 m | |
| SKBZ-35 | 35 mm | 11,0 kg/100 m | |
| SKBZ-40 | 40 mm | 12,0 kg/100 m | |
| SKBZ-45 | 45 mm | 13,0 kg/100 m |
Alle Maße in mm, Toleranz ±10%. Gewicht netto. Bestelvoorbeeld: 50m SKBZ-50.
Montage
So funktioniert es
Praktisch, wenn Kabel bereits angeschlossen sind oder Sie später noch ein Kabel hinzufügen möchten. Sie benötigen nur eine kleine Zange.
01
Um das Bündel legen
Legen Sie den flachen Mantel um Ihre Kabel und ziehen Sie den Verschluss etwas auf.
02
Zange ansetzen
Setzen Sie die Z-Zange auf den Verschluss, mit beiden Seiten zwischen den Backen.
03

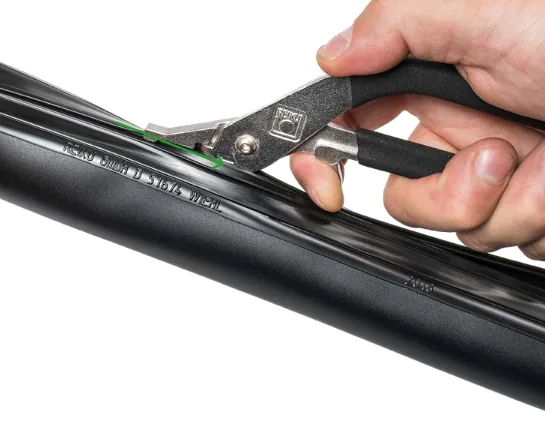

Zuziehen
Ziehen Sie die Zange am Bündel entlang. Der Mantel schließt sich wie ein Reißverschluss über die gesamte Länge.
Ausführliche Montageanleitung
- 01
Nehmen Sie die Z-Zange in die rechte Hand.
- 02
Legen Sie die Ummantelung um die Kabel. Die Überlappung liegt auf der linken Seite, das Pfeilprofil oben.
- 03

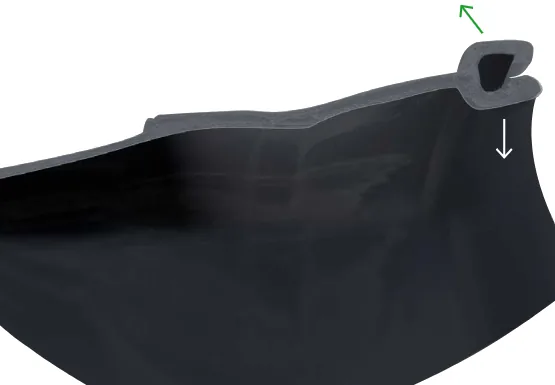

Ziehen Sie das U-Profil etwas auf.
- 04
Halten Sie die Z-Zange locker und setzen Sie sie etwa 20 mm über dem U-Profil an.
- 05

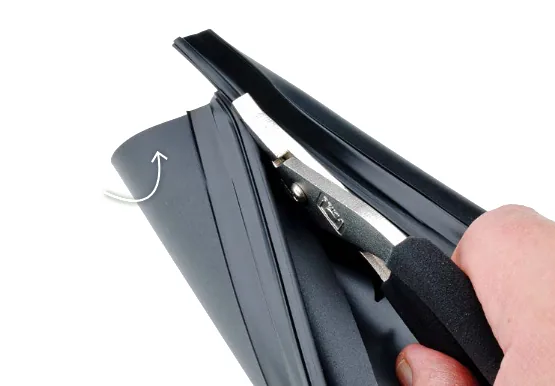

Führen Sie die Pfeilseite zwischen die Backen der Zange ein, in Richtung des Pfeils auf der Zange, in das U-Profil.
- 06
Halten Sie die Ummantelung am Verschluss fest und schließen Sie den Reißverschluss weiter.
Den M-Verschluss drücken Sie mit dem M-Schieber oder mit den Fingern zu, den G-Verschluss (Klettverschluss) von Hand.
Anwendung
Wo es eingesetzt wird
Von Kabelbäumen in Fahrzeugen bis zur Verkabelung in Schaltschränken und Maschinen. Wir kombinieren die Ummantelung mit der Kabeldurchführung oder Energiekette.
Weich-PVC (BEKUM)
- NATO
- Bundeswehr
- Telekommunikation
- Kabelbäume
- Automotive
- Schienenfahrzeuge
Polyestergewebe (BENYL)
- Schaltschrankbau
- Steuerungen
- Anlagen
- Maschinen
- Geräte
Geschirmt (B2X, B4X)
- Steuerleitungen
- Signalleitungen
