Waarom een EMC-klem in plaats van een gewone kabelklem?

Een EMC-klem maakt over de volle omtrek contact met de afscherming en verbindt die laagohmig met aarde. Een gewone klem zet alleen de kabel vast.

Welk klembereik moet ik kiezen?

Het bereik dat past bij de diameter van de blootgelegde afscherming. In de varianttabel staat per model het klembereik in mm.

Geven EMC-klemmen ook trekontlasting?

De meeste wel, via één of twee kabelbinders op de klem, conform EN 62444. Dit staat per model in de beschrijving.

Welke klem past op Siemens ET200SP?

De MSK en MSK2 worden rechtstreeks in de ET200SP I/O-module geplaatst. Voor ET200S zijn er de MSY en MSY2.

EMV-Schellen.Schirmung, die tut, was sie soll.

Ein geschirmtes Kabel schützt nur, wenn der Schirm großflächig gut geerdet ist. EMV-Schirmschellen stellen diese Verbindung schnell und zuverlässig her, auf Erdungsschiene, DIN-Schiene, C-Schiene oder direkt am I/O-Modul, und bieten zusätzlich Zugentlastung.

Sortiment ansehen Beratung anfordern

Metall-Federklemme auf einer gelochten Montageschiene

Sortiment

11 Baureihen im Sortiment

Klicken Sie auf eine Serie für alle Varianten, Artikelnummern und Downloads.

MSD

7 Var.

EMV-Schelle für wirksame Erdung und Zugentlastung auf der DIN-Schiene.

Klemmbereich 22–74 mm · EN 62444

Metall-DIN-Schiene mit zwei Befestigungsklemmen und Langlöchern, auf weißem Hintergrund

MSD2

9 Var.

EMV-Schelle mit doppelter Zugentlastung für zuverlässige Erdung auf der DIN-Schiene.

Klemmbereich 1,5–22 mm · EN 62444

Metall-Kabelschelle mit Befestigungsclip auf einem flachen Metallstreifen

MSB

10 Var.

EMV-Schelle für Erdung und doppelte Zugentlastung auf einer 10 × 3 mm Schiene.

Klemmbereich 1,5–30 mm · EN 62444

Metall-Kabelschelle mit zwei Schlaufen, befestigt an einem flachen Metallstreifen

MSR / MSRK

10 Var.

Werkzeuglose EMV-Schelle für schnelle Erdung und zuverlässige Zugentlastung.

Klemmbereich 1,5–30 mm · EN 62444

Blaue Leitung mit metallischer EMV-Schelle, mit zwei Kabelbindern an einer Metallschiene befestigt

MSBS

6 Var.

EMV-Schelle für wirksame Erdung mit Zugentlastung über 1 oder 2 Kabelbinder.

Klemmbereich 1,5–22 mm · EN 62444

Vier Metall-Federklemmen unterschiedlicher Größe auf einer Metallschiene, abnehmend in der Größe

MSFE

4 Var.

EMV-Schelle mit konstantem Federdruck für zuverlässige Erdung des Kabelschirms.

Klemmbereich 3–32 mm · Konstanter Federdruck

Metallschelle mit Schraubbefestigung, die ein schwarzes Kabel und einen Metallstreifen klemmt

MST

6 Var.

Preisgünstige EMV-Schelle für einfache Erdung und Zugentlastung des Leitungsschirms.

Klemmbereich 6–42 mm · C-Schiene 30 mm

Zwei metallene EMV-Kabelschellen mit Befestigungslaschen auf weißem Hintergrund

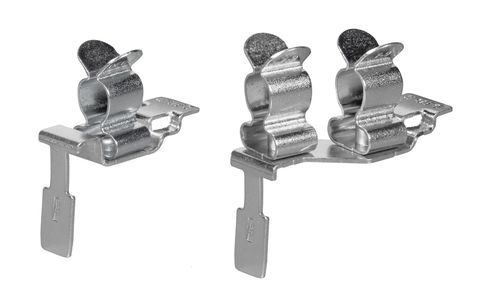

MSK / MSK2

6 Var.

Kompakte EMV-Schelle für einfache Erdung und Zugentlastung am Siemens ET200SP.

Klemmbereich 1,5–9 mm · Siemens ET200SP

Zwei metallene EMV-Kabeldurchführungen mit Schellen zur Leitungsbefestigung auf weißem Hintergrund

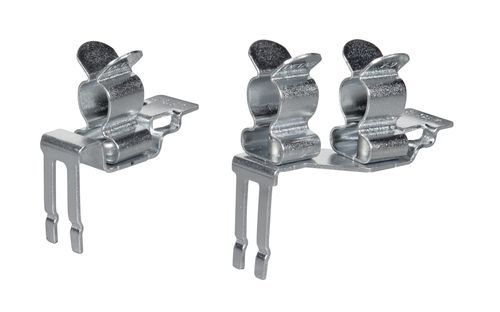

MSY / MSY2

6 Var.

EMV-Schelle für schnelle Erdung und Zugentlastung auf Siemens ET200S.

Klemmbereich 1,5–9 mm · Siemens ET200S

Metallschelle mit Feder und gelber Kabeldurchführung

MSF

4 Var.

EMV-Schelle mit konstantem Federdruck für zuverlässige Erdung des Kabelschirms.

Konstanter Federdruck

Metall-EMV-Kabeldurchführung mit Feder und Klemmen, montiert auf einer gelochten Schiene

MSFD

4 Var.

EMV-Schelle mit konstantem Federdruck für dauerhafte und zuverlässige Erdung des Kabelschirms.

Konstanter Federdruck

Über die Produktgruppe · Detas Ultra

EMV-Schellen

Funktion: Erdung der Leitungsschirmung + Zugentlastung
Montage: Erdschiene, Hutschiene, C-Schiene oder I/O-Modul
Material: Verzinkter Stahl
Norm: Zugentlastung gemäß EN 62444

Die Schelle drückt das Kabelgeflecht rundum an eine leitende Fläche. Das ergibt eine niederohmige Verbindung zur Erde, die Störungen von Frequenzumrichtern, Motoren und Schaltnetzteilen von der Steuerung fernhält.

Es gibt Schellen für jede Montageart: auf einer 10 × 3 mm Erdungsschiene (MSB, MSBS, MSR), auf einer TS35-Hutschiene (MSD, MSD2), auf einer 30 mm C-Schiene (MST), mit konstantem Federdruck (MSF, MSFD, MSFE) und direkt in Siemens ET200S- und ET200SP-Modulen (MSY, MSK). Die meisten bieten über Kabelbinder auch Zugentlastung nach EN 62444.

Wann

Wann wählen Sie EMV-Schellen?

01Frequenzumrichter und Servos: Motorleitungen strahlen Störungen ab. Ein sauber geerdeter Schirm hält sie in der Leitung.
02Empfindliche Signale: Encoder, Bussysteme und Analogsignale profitieren von einer straffen Schirmerdung.
03Schnelle Montage: Auf die Schiene klicken, Leitung einlegen, fertig. Auch werkzeuglose Ausführungen.
04Direkt am I/O: Bei Siemens ET200S und ET200SP wird die Schelle direkt in das Modul gesteckt.

So wählen Sie

Von der Leitungsliste zum passenden Modell

Senden Sie Ihre Leitungsliste. Wir wählen Modell und Größe aus und prüfen, ob alles passt.

Kabelliste senden

01Schiene oder Modul bestimmen
Erdschiene 10 × 3 mm, TS35-Hutschiene, C-Schiene 30 mm oder Siemens ET200S/ET200SP. Das bestimmt die Serie.
02Den Schirm messen
Der Klemmbereich gilt für den Durchmesser des freigelegten Schirms, nicht für den Außenmantel.
03Zugentlastung erforderlich?
Wählen Sie eine Schelle mit einem oder zwei Kabelbindern zur Zugentlastung gemäß EN 62444.
04Vibrationen
Bei vibrierenden Maschinen sorgen die Federschellen (Serie MSF) für konstanten Kontaktdruck.

Anwendung

Eingesetzt in

Schaltschränke mit Frequenzumrichtern
Servo- und Motorsteuerungen
SPS- und I/O-Schränke (Siemens ET200)
Anlagen mit Bus- und Geberleitungen

Was Wisman für Sie tut

Beratung zu Ihrem Schrank: welche Durchführung, welche Größe, wie viele Leitungen
Ein Ansprechpartner von der Energieführungskette bis zur Schaltschrankwand
Datenblätter und Dokumentation je Modell sofort verfügbar
Abstimmung mit Ihrem Leitungspaket aus Konfigurator oder ChainLogic

Lassen Sie den Planer rechnen

Geben Sie Ihre Leitungen ein und markieren Sie, welche abgeschirmt sind. Der Planer wählt die EMV-Schelle pro Schiene oder Modul, zusammen mit der Durchführung in der Schrankwand.

Kabeldurchführungs-Planer öffnen

Artikelnummer

Direkt nach Artikelnummer suchen

Wissen Sie schon, welches Modell Sie suchen? Geben Sie Modell oder Artikelnummer ein und fragen Sie direkt einen Preis an.

MSD7 Varianten

Serie ansehen

Modell	Artikelnummer	Klemmbereich (mm)	Ansehen
