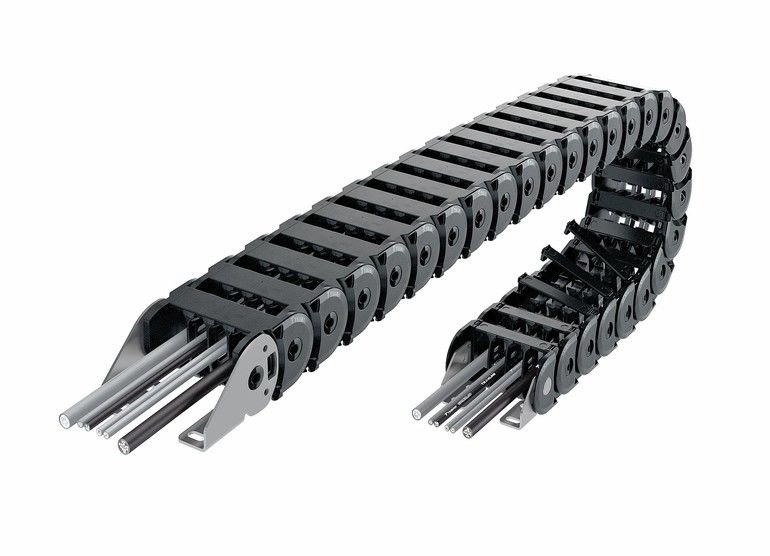

Kabelrups dimensioneren: In 5 stappen naar de juiste vulgraad, buigradius en levensduur

Een verkeerd gedimensioneerde kabelrups veroorzaakt storingen, stilstand en onnodige kosten. De juiste kabelrups dimensioneren is geen rocket science, maar het vraagt wel aandacht voor een paar cruciale details. Als je de kabels en de rups niet goed op elkaar afstemt, krijg je gegarandeerd problemen.

Met deze vijf stappen helpen we je op weg naar een betrouwbare energieketen. Zo kies je zelf de juiste afmetingen, materialen en specificaties voor jouw toepassing. Het resultaat: een langere levensduur voor je kabels en je machine.

Stap 1: Inventariseer je kabels en slangen

Alles begint met wat er daadwerkelijk in de kabelrups moet. Maak een complete lijst van alle kabels en slangen die je wilt geleiden. Noteer voor elk item de buitendiameter (inclusief mantel) en het gewicht per meter. Vergeet ook het type niet: gaat het om stuurstroom, data, servo, hydrauliek of pneumatiek?

De eigenschappen van de kabels zijn bepalend voor de rest van het proces. Een stugge hydrauliekslang vraagt om een grotere buigradius dan een flexibele datakabel. Voor dynamische toepassingen in kabelrupsen adviseren wij altijd speciale rupskabels, zoals de TRAXLINE-serie van Tsubaki Kabelschlepp. Deze zijn ontworpen om de miljoenen buigcycli te weerstaan zonder te breken.

Stap 2: Bepaal de interne afmetingen en vulgraad

Nu je weet wat erin moet, kun je de binnenruimte van de kabelrups bepalen. De belangrijkste regel: prop hem niet te vol. Een te hoge vulgraad is de meest gemaakte fout en leidt tot overmatige slijtage, warmteontwikkeling en kabelbreuk. Wij hanteren de volgende vuistregels voor de vulgraad van een kabelrups.

Zorg voor minimaal 10% vrije ruimte rondom elke kabel of slang. Als je kabels met heel verschillende diameters gebruikt, of als de applicatie erg snel is (meer dan 0,5 m/s), houd dan 20% aan. De totale oppervlakte van de kabels mag maximaal 60% van de interne ruimte van de rups vullen. Deze ruimte is essentieel: kabels moeten vrij kunnen bewegen en hun warmte kwijt kunnen. Met de online configurators en tools van Tsubaki Kabelschlepp kun je dit eenvoudig visualiseren en berekenen.

Om te voorkomen dat kabels over elkaar heen kruipen en in de knoop raken, gebruik je interne verdelers (separators). Plaats zwaardere kabels aan de buitenkanten en lichtere, gevoelige kabels in het midden. Houd stuurstroom- en datakabels gescheiden van motorkabels om elektromagnetische storing (EMC) te voorkomen.

Stap 3: Kies de juiste buigradius

De buigradius (KR) van de kabelrups is cruciaal voor de levensduur van je kabels. Een te kleine radius forceert de kabels in een onnatuurlijke bocht, wat interne schade en uiteindelijk breuk veroorzaakt. De radius wordt altijd gemeten aan de binnenzijde van de rups.

De keuze voor de buigradius hangt af van de dikste of stugste kabel in je pakket. Een goede vuistregel is om de aanbevolen minimale buigradius van de kabel-fabrikant aan te houden en daar voor de zekerheid iets boven te gaan zitten. Heb je die informatie niet? Gebruik dan 10 tot 12 keer de diameter van de dikste kabel als minimum. Voor de Tsubaki Kabelschlepp TRAXLINE-kabels vind je de exacte specificaties in de downloads sectie.

In de praktijk geldt: hoe groter de buigradius, hoe langer de levensduur van je kabels. Kies dus altijd de grootst mogelijke radius die de inbouwruimte van je machine toelaat. Een grotere radius zorgt voor minder stress op de materialen, zowel van de kabels als van de rups zelf. Tsubaki Kabelschlepp levert kunststof kabelrupsen in tientallen verschillende radius-varianten, dus er is altijd een passende maat.

Stap 4: Bereken de lengte en montagehoogte

De benodigde lengte van de kabelrups hangt af van de rijweg (S) en de gekozen buigradius (KR). De formule hiervoor is relatief eenvoudig: Rupslengte (L) = Rijweg / 2 + K. De 'K-factor' is de extra lengte die nodig is voor de bocht van de rups. Deze waarde is afhankelijk van de radius en het type rups en vind je terug in de documentatie van Tsubaki Kabelschlepp.

Let ook op de montagehoogte (H). Dit is de totale hoogte van de kabelrups inclusief de bocht. Zorg ervoor dat er voldoende vrije ruimte boven de rups is, zodat deze nergens tegenaan loopt. Bij lange, zelfdragende toepassingen is het gewicht van de kabels van invloed op de doorhang (sag). Onze specialisten kunnen met speciale software precies de levensduur berekenen en adviseren of je een zwaardere kunststof of zelfs een stalen kabelrups nodig hebt.

Stap 5: Selecteer het materiaal en de trekontlasting

De laatste stap in het kabelrups dimensioneren is de keuze voor het juiste materiaal en de juiste trekontlasting. De meeste toepassingen in de machinebouw kunnen prima af met een standaard polyamide (PA) kabelrups. Voor speciale omgevingen, zoals cleanrooms, ATEX-zones, of bij extreem hoge temperaturen, zijn er specifieke materialen beschikbaar.

Misschien wel het meest onderschatte onderdeel is de trekontlasting. De kabels mogen nooit op de connector worden belast. De trekontlasting, gemonteerd aan het begin en einde van de rups, zorgt ervoor dat de trek- en duwkrachten door de kabelrups worden opgevangen en niet door de kabels. Een goede trekontlasting is essentieel voor een betrouwbare verbinding en een lange levensduur. Tsubaki Kabelschlepp biedt hiervoor diverse systemen, van simpele tie-wraps tot geavanceerde klemmen die elke kabel individueel vastzetten.

Het correct monteren van de trekontlasting is vakwerk. Als je hier zelf geen tijd voor hebt of zeker wilt zijn van een perfecte installatie, kan ons team de complete engineering en montage voor je verzorgen. Zo weet je zeker dat je systeem optimaal presteert.

Conclusie

Goed een kabelrups dimensioneren is dus een kwestie van systematisch werken. Door deze vijf stappen te volgen, voorkom je de meest gemaakte fouten en zorg je voor een betrouwbare energievoorziening in je machine of productielijn. Het is de investering in tijd vooraf dubbel en dwars waard.

Als exclusieve partner van Tsubaki Kabelschlepp sinds 1975 hebben we bij Wisman Techniek bijna 50 jaar ervaring met de meest uiteenlopende toepassingen. Twijfel je over de juiste aanpak of heb je een complexe uitdaging in de offshore, robotica of zware industrie? Bel ons gerust. We denken graag met je mee en vinden altijd de juiste kabelrups voor jouw project.
