Waar vind ik de minimale buigradius van een kabel?

In het datablad van de kabel, meestal als factor van de diameter voor bewegend gebruik. Vul die in als hij groter is dan 7,5 keer de diameter.

Is een grotere radius altijd beter?

Voor de kabels wel, maar de rups wordt dan hoger. De bouwhoogte is ongeveer twee keer de radius plus de buitenhoogte van de rups.

Geldt dit ook voor slangen?

Ja. Voor slangen geldt de minimale buigradius van de fabrikant; vul die in bij het datablad.

Biegeradius berechnen.Aus Ihren Leitungen, in Sekunden.

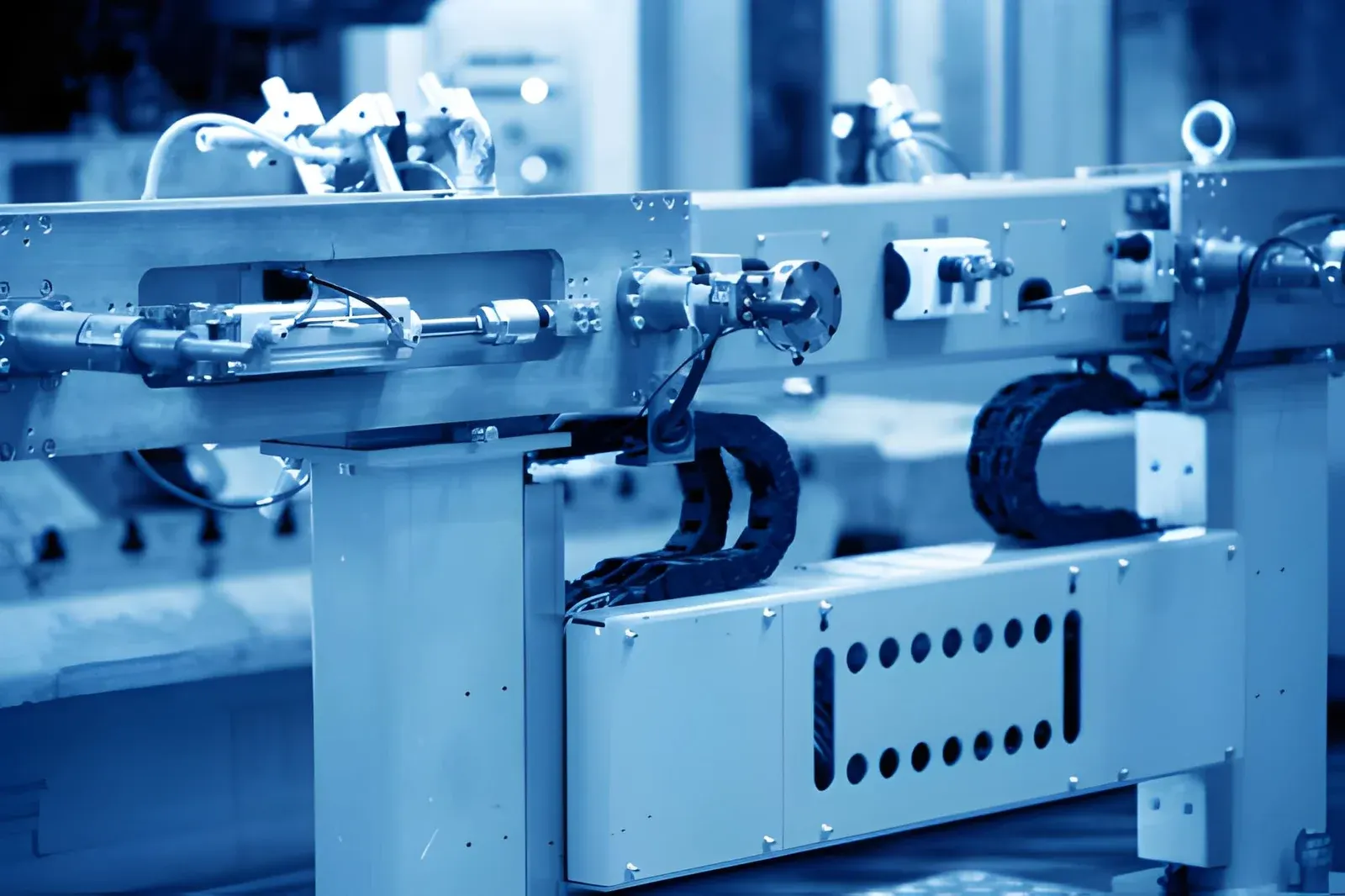

Der Biegeradius der Energieführungskette muss zur empfindlichsten Leitung im Paket passen. Geben Sie Ihre Leitungen ein und sehen Sie sofort den minimalen und empfohlenen Radius, plus die ersten lieferbaren Radien aus unserem Sortiment.

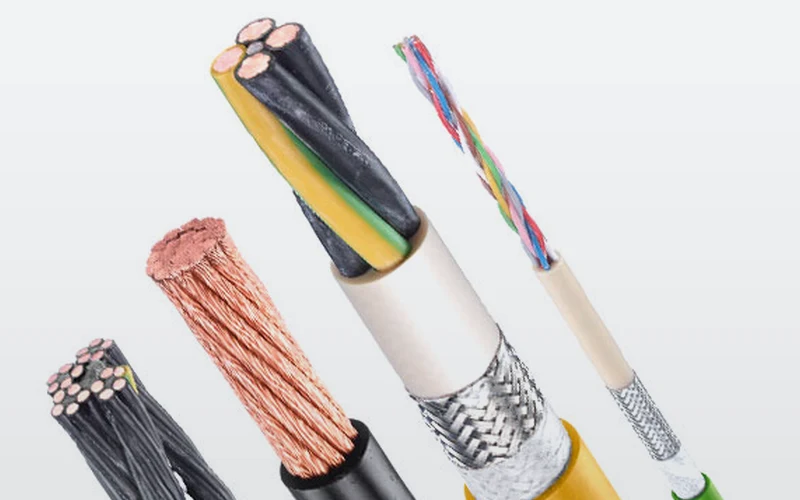

Ihre Leitungen und Schläuche

Durchmesser jeder Leitung oder jedes Schlauchs. Kennen Sie den minimalen Biegeradius aus dem Datenblatt, geben Sie ihn ein.

ArtDurchmesser (mm)AnzahlMin. Radius Datenblatt

Ergebnis

Minimaler Biegeradius

90 mm

Die Berechnungsregel

KR ≥ 7,5 × d_max (großzügig: 10 × d_max)

Der minimale Radius beträgt das 7,5-Fache des dicksten Leitungsdurchmessers oder der minimale Biegeradius aus dem Datenblatt, falls dieser größer ist. Bei vielen Bewegungen pro Tag ist das 10-Fache besser für die Lebensdauer.

Dieselben Regeln verwenden wir im Energieketten-Konfigurator und ChainLogic. Ein Ergebnis ist ein Richtwert; wir prüfen jede Auswahl kostenlos.
