Wat is het verschil tussen een deelbare wartel en een gewone kabelwartel?

Een gewone wartel moet over de kabel geschoven worden, dus de connector moet eraf. Een deelbare wartel opent in twee helften, zodat een kabel mét connector erin gelegd kan worden.

Kan ik meerdere kabels door één wartel voeren?

Ja. Met kleine of meervoudige doorvoerrubbers gaan meerdere kabels door één wartel. Hoeveel er passen hangt af van het model en de kabeldiameters; wij rekenen het graag voor je uit.

Past een deelbare wartel in mijn bestaande boring?

De wartels hebben metrische schroefdraad en passen in standaard metrische gaten. De openingsdiameter per model staat in de varianttabel.

Wanneer kies ik een frame in plaats van een wartel?

Bij veel kabels op één plek. Een kabeldoorvoerframe bundelt tientallen kabels in één rechthoekige uitsparing, waar je anders een rij wartels zou plaatsen.

Welke deelbare wartels levert Wisman?

Van Icotek de KVT, KVT-ER, KVT-W90, KVT-SNAP, KVT 80, QVT, QVT-CLICK en DB, en van Detas Ultra de DESPRED, DESCLICK en OSF. Samen dekken ze metrische gaten van M16 tot M80.

Welke deelbare wartel haalt IP68?

De Icotek KVT-ER haalt IP66/IP68 en is er voor M25 tot M63. De beschermingsgraad hangt af van de gekozen doorvoertules; wij controleren de combinatie voor je.

Split cable glands · Icotek

KVT-W90Split cable gland of Icotek

Deelbare kabelwartel 90° voor kabels met connectoren, M32/M50

IP54M32–M50UL94-V090° entryWith connector too

Request price 6 variants

In brief

Product group: Split cable glands
Brand: Icotek
Beschermingsgraad: tot IP54
UL: UL recognized
Opening: M32 / M50
Assembly: Bevestiging met borgmoer
Aantal kabels: Tot 16 leidingen per wartel met meervoudige tules
Material: Polycarbonaat
Temperature: -30 °C tot 100 °C
Brandklasse: UL94-V0, zelfdovend
Variants: 6

Documentation

Datasheet KVT-W90Uitvoering KVT 32-W90 gy (PDF)

Want to try the fit yourself first?

Description

About the KVT-W90

De KVT-W90 hoort bij de deelbare kabelwartels van Icotek: deelbare kabelwartel 90° voor kabels met connectoren, M32/M50. De wartel opent in twee helften, zodat een kabel met connector erin gelegd kan worden in plaats van erdoor gestoken. Een doorvoertule in de wartel sluit om de kabel.

Beschermingsgraad tot IP54, UL recognized. Materiaal: polycarbonaat. Temperatuurbereik -30 °C tot 100 °C.

Wisman levert de KVT-W90 met advies over de juiste uitvoering voor je kabels en je kast. Stuur je kabellijst, dan stellen we de combinatie voor je samen en mailen we prijs en levertijd.

Features

Haakse installatie op een muur
Doorvoeren van kabels met en zonder connectors
Garantie op voorgeconfectioneerde kabels blijft behouden
Geschikt voor metrische uitsparingen

Not sure whether the KVT-W90 fits?

Send us the number of cables, the diameters and whether they have connectors. We check the choice and put together the right version.

Ask for advice on the KVT-W90

Versions

All versions of the KVT-W90

With article number, so you request the right version straight away.

Model	Article number	View
KVT 32-W90 gy
KVT 32-W90 bk
KVT 50-4-W90 gy
KVT 50-4-W90 bk
KVT 50-1-W90 gy
KVT 50-1-W90 bk

6 of 6 variants · click a variant to view it

What Wisman adds

Not just an article number

We look at the whole cable route. The entry in the cabinet should be right just as much as the carrier moving in front of it.

Advice on your cabinet: which entry, which size, how many cables
One point of contact from cable carrier to control cabinet wall
Datasheet en artikelnummers per model, op de site of per mail
Matched to your cable package from the configurator or ChainLogic

Split cable glands

Other series

All split cable glands

KVT-ER

5 var.

Deelbare kabelwartel voor kabels met connectoren, M25–M63. IP66 / IP68, kabel-Ø 1–35 mm.

Kabel-Ø 1–35 mm · IP66 / IP68

KVT

20 var.

Deelbare kabelwartel voor kabels met connectoren, M20–M63. IP54.

IP54 · UL Type 12

KVT-SNAP

4 var.

Deelbare kabelwartel voor klikmontage, voor kabels met connectoren, voor uitsparingen M32–M63. IP54.

IP54 · M32–M63

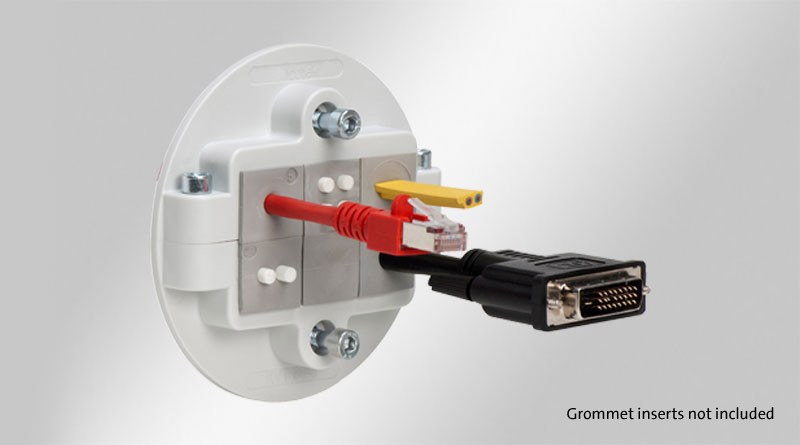

KVT 80

4 var.

Deelbare kabelwartel voor kabels met connectoren, geschikt voor uitsparing M80. IP54.

IP54 · UL Type 12
