Wat is het verschil tussen een deelbare wartel en een gewone kabelwartel?

Een gewone wartel moet over de kabel geschoven worden, dus de connector moet eraf. Een deelbare wartel opent in twee helften, zodat een kabel mét connector erin gelegd kan worden.

Kan ik meerdere kabels door één wartel voeren?

Ja. Met kleine of meervoudige doorvoerrubbers gaan meerdere kabels door één wartel. Hoeveel er passen hangt af van het model en de kabeldiameters; wij rekenen het graag voor je uit.

Past een deelbare wartel in mijn bestaande boring?

De wartels hebben metrische schroefdraad en passen in standaard metrische gaten. De openingsdiameter per model staat in de varianttabel.

Wanneer kies ik een frame in plaats van een wartel?

Bij veel kabels op één plek. Een kabeldoorvoerframe bundelt tientallen kabels in één rechthoekige uitsparing, waar je anders een rij wartels zou plaatsen.

Welke deelbare wartels levert Wisman?

Van Icotek de KVT, KVT-ER, KVT-W90, KVT-SNAP, KVT 80, QVT, QVT-CLICK en DB, en van Detas Ultra de DESPRED, DESCLICK en OSF. Samen dekken ze metrische gaten van M16 tot M80.

Welke deelbare wartel haalt IP68?

De Icotek KVT-ER haalt IP66/IP68 en is er voor M25 tot M63. De beschermingsgraad hangt af van de gekozen doorvoertules; wij controleren de combinatie voor je.

Split cable glands · Icotek

QVT-CLICKSplit cable gland of Icotek

Deelbare kabelwartel voor klikmontage, voor kabels met connectoren, voor uitsparingen M16–M50

IP54M16–M50UL94-V0With connector too

Request price 8 variants

In brief

Product group: Split cable glands
Brand: Icotek
Beschermingsgraad: tot IP54
Opening: Uitsparingen M16 - M50; wanddikte 1,5–2,5 mm (16, 20) / 1–2,5 mm (25–50)
Assembly: Snap-in (maten 16, 20, 40|1 en 50 ook met contramoer)
Aantal kabels: 1, 2 of 4 afzonderlijke tules (afhankelijk van maat); tot 16 leidingen met meervoudige tules
Material: Polycarbonaat
Temperature: -30 °C tot 100 °C
Brandklasse: UL94-V0, zelfdovend
Variants: 8

Documentation

Datasheet QVT-CLICKUitvoering QVT-CLICK 16 (PDF)

Want to try the fit yourself first?

Description

About the QVT-CLICK

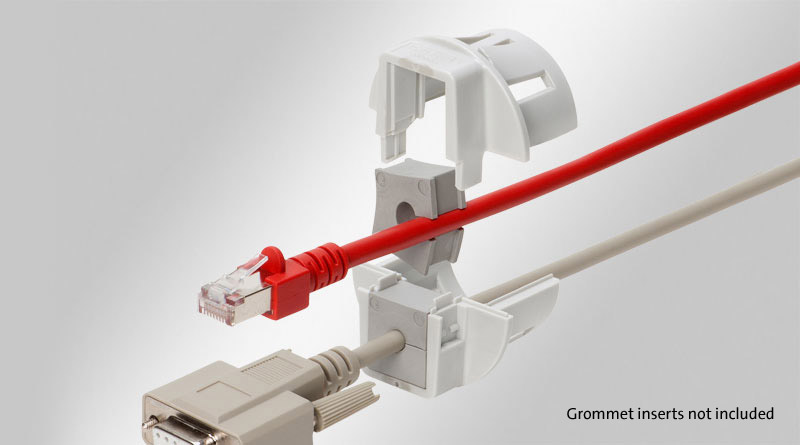

De QVT-CLICK hoort bij de deelbare kabelwartels van Icotek: deelbare kabelwartel voor klikmontage, voor kabels met connectoren, voor uitsparingen M16–M50. De wartel opent in twee helften, zodat een kabel met connector erin gelegd kan worden in plaats van erdoor gestoken. Een doorvoertule in de wartel sluit om de kabel.

Beschermingsgraad tot IP54. Materiaal: polycarbonaat. Temperatuurbereik -30 °C tot 100 °C.

Wisman levert de QVT-CLICK met advies over de juiste uitvoering voor je kabels en je kast. Stuur je kabellijst, dan stellen we de combinatie voor je samen en mailen we prijs en levertijd.

Features

Snelle en eenvoudige montage vanaf de voorzijde
Snelle montage door in de uitsparing te klikken
Ruimte besparende vorm
Doorvoeren van kabels met en zonder connectors
Garantie op voorgeconfectioneerde kabels blijft behouden
Sterk verhoogde kabeldichtheid met dubbele of viervoudige doorvoertules

Not sure whether the QVT-CLICK fits?

Send us the number of cables, the diameters and whether they have connectors. We check the choice and put together the right version.

Ask for advice on the QVT-CLICK

Versions

All versions of the QVT-CLICK

With article number, so you request the right version straight away.

Model	Article number	View
QVT-CLICK 16
QVT-CLICK 20
QVT-CLICK 25
QVT-CLICK 32
QVT-CLICK 40-1
QVT-CLICK 40-2
QVT-CLICK 50-1
QVT-CLICK 50-4

8 of 8 variants · click a variant to view it

What Wisman adds

Not just an article number

We look at the whole cable route. The entry in the cabinet should be right just as much as the carrier moving in front of it.

Advice on your cabinet: which entry, which size, how many cables
One point of contact from cable carrier to control cabinet wall
Datasheet en artikelnummers per model, op de site of per mail
Matched to your cable package from the configurator or ChainLogic

Split cable glands

Other series

All split cable glands

KVT-ER

5 var.

Deelbare kabelwartel voor kabels met connectoren, M25–M63. IP66 / IP68, kabel-Ø 1–35 mm.

Kabel-Ø 1–35 mm · IP66 / IP68

KVT

20 var.

Deelbare kabelwartel voor kabels met connectoren, M20–M63. IP54.

IP54 · UL Type 12

KVT-W90

6 var.

Deelbare kabelwartel 90° voor kabels met connectoren, M32/M50. IP54.

IP54 · M32–M50

KVT-SNAP

4 var.

Deelbare kabelwartel voor klikmontage, voor kabels met connectoren, voor uitsparingen M32–M63. IP54.

IP54 · M32–M63
