KEL-DPFRCable entry plate of Icotek
Multi-range kabelinvoerplaat met piramidevormige membranen, voor kabels met diameters tot 28 mm
In brief
- Product group
- Cable entry plates
- Brand
- Icotek
- Beschermingsgraad
- up to IP66
- UL
- UL Type 12, UL Type 4X (UL 50E)
- Kabel-Ø
- 3 - 28 mm
- Opening
- Uitsparing 16- en 24-polige zware connectoren; draadbussen optioneel
- Assembly
- Schroefbevestiging
- Material
- Elastomeer, basisframe polyamide
- Temperature
- -40 °C tot 100 °C
- Brandklasse
- UL94-V0, zelfdovend
- Variants
- 14
Documentation
Want to try the fit yourself first?
Description

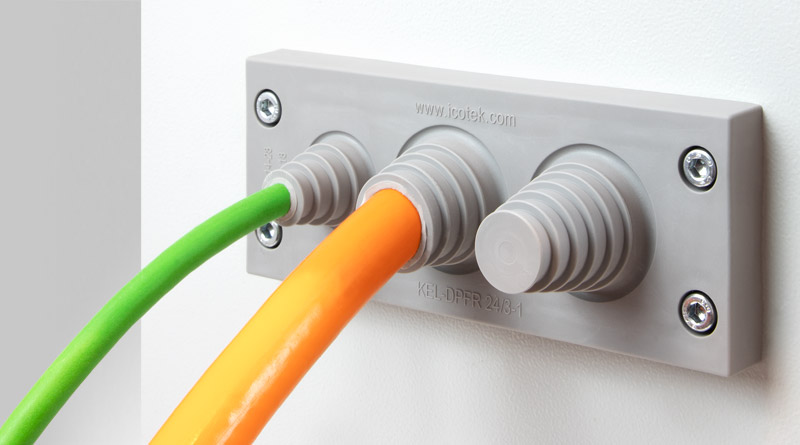

About the KEL-DPFR
De KEL-DPFR hoort bij de kabeldoorvoerplaten van Icotek: multi-range kabelinvoerplaat met piramidevormige membranen, voor kabels met diameters tot 28 mm. Kabels zonder connector gaan door de membranen van de plaat. Je prikt het membraan door en duwt de kabel erdoor; het membraan sluit om de kabel.
Beschermingsgraad tot IP66, UL Type 12, UL Type 4X (UL 50E). Geschikt voor kabels van 3–28 mm. Materiaal: elastomeer, basisframe polyamide. Temperatuurbereik -40 °C tot 100 °C.
Wisman levert de KEL-DPFR met advies over de juiste uitvoering voor je kabels en je kast. Stuur je kabellijst, dan stellen we de combinatie voor je samen en mailen we prijs en levertijd.
Features
- Afdichting volgens IP66 (gecertificeerd volgens EN 60529)
- Maximale flexibiliteit, ruimtebesparend
- Zeer snelle en eenvoudige installatie
- Zeer groot klembereik van 3–28 mm
- Geschikt voor standaard uitsparingen
- Stugge kabels kunnen schuin worden ingevoerd zonder het membraan te beschadigen
Not sure whether the KEL-DPFR fits?
Send us the number of cables, the diameters and whether they have connectors. We check the choice and put together the right version.
Ask for advice on the KEL-DPFRVersions
All versions of the KEL-DPFR
With article number, so you request the right version straight away.
| Model | Article number | View |
|---|---|---|
| KEL-DPFR 24-3 gy | ||
| KEL-DPFR 24-3 bk | ||
| KEL-DPFR 24-3-1 gy | ||
| KEL-DPFR 24-3-1 bk | ||
| KEL-DPFR 24-4 gy | ||
| KEL-DPFR 24-4 bk | ||
| KEL-DPFR 24-8 gy | ||
| KEL-DPFR 24-8 bk | ||
| KEL-DPFR 16-2 gy | ||
| KEL-DPFR 16-2 bk | ||
| KEL-DPFR 16-3 gy | ||
| KEL-DPFR 16-3 bk | ||
| KEL-DPFR 16-6 gy | ||
| KEL-DPFR 16-6 bk |
14 of 14 variants · click a variant to view it
What Wisman adds
Not just an article number
We look at the whole cable route. The entry in the cabinet should be right just as much as the carrier moving in front of it.
- Advice on your cabinet: which entry, which size, how many cables
- One point of contact from cable carrier to control cabinet wall
- Datasheet en artikelnummers per model, op de site of per mail
- Matched to your cable package from the configurator or ChainLogic
Cable entry plates
Other series

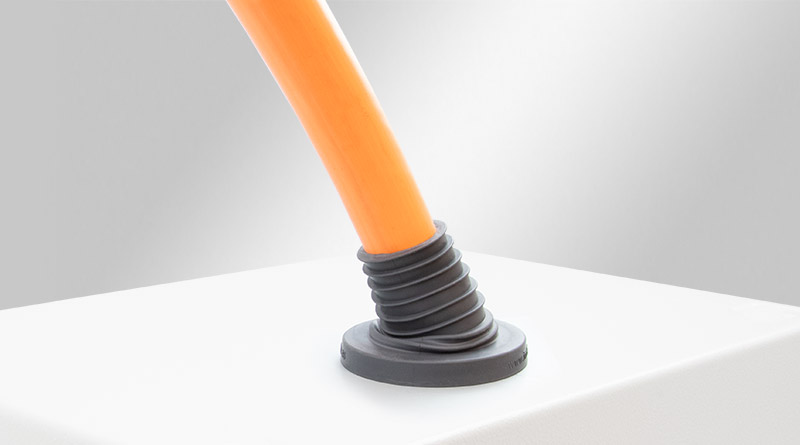

KEL-DPF-OD
6 var.Piramidevormige kabeldoorvoertule voor extreme omstandigheden, voor enkele kabels tot 60 mm, M25 tot M75. IP66 / IP68.
Kabel-Ø 3–60 mm · IP66 / IP68

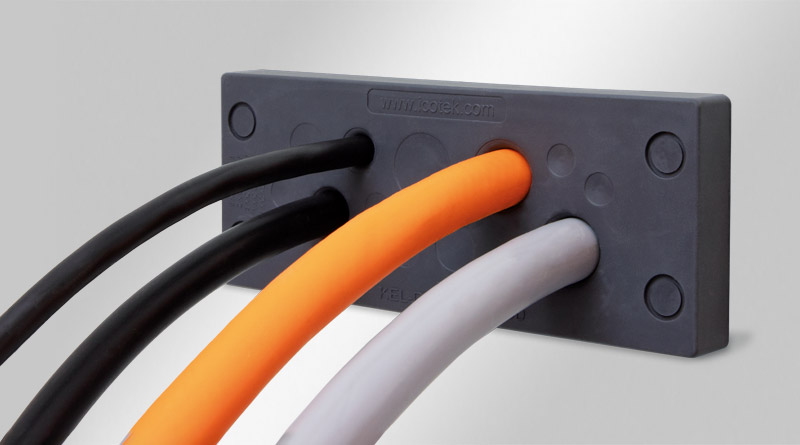

KEL-DPU-OD
8 var.Membraan kabelinvoerplaten met meerdere bereiken, voor extreme omstandigheden, steekbaar. IP66 / IP68, kabel-Ø 3,2–20,5 mm.
Kabel-Ø 3,2–20,5 mm · IP66 / IP68

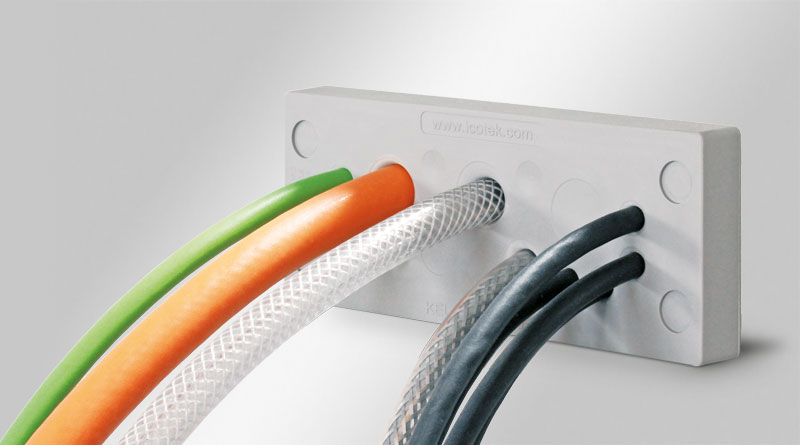

KEL-DPU
16 var.Membraan kabelinvoerplaten met meerdere bereiken, met hoge trekontlastingsfunctie, steekbaar. IP66 / IP68, kabel-Ø 3,2–20,5 mm.
Kabel-Ø 3,2–20,5 mm · IP66 / IP68

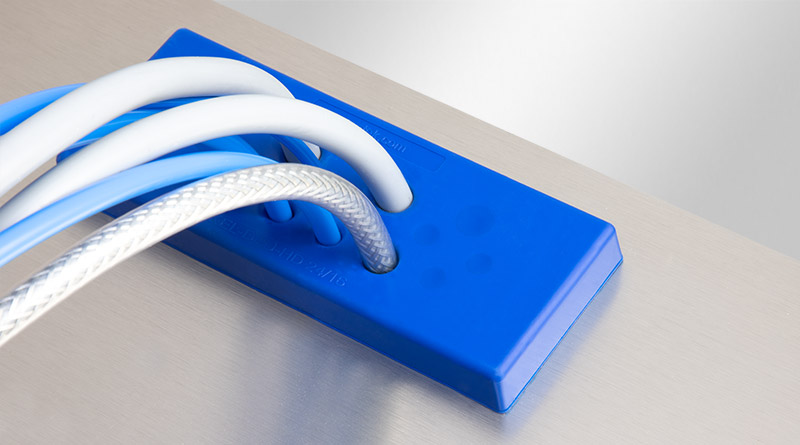

KEL-DPU-HD
8 var.Hygiënische membraan kabelinvoerplaten met meerdere bereiken, met hoge trekontlastingsfunctie, steekbaar. IP66 / IP68, kabel-Ø 3,2–20,5 mm.
Kabel-Ø 3,2–20,5 mm · IP66 / IP68
