KEL-DPZCable entry plate of Icotek
Membraan kabelinvoerplaten met meerdere bereiken, met hoge kabeldichtheid
In brief
- Product group
- Cable entry plates
- Brand
- Icotek
- Beschermingsgraad
- up to IP66
- UL
- UL Type 12 (UL 50E)
- Kabel-Ø
- 1,5 - 22 mm
- Opening
- Uitsparingen voor 6-, 10-, 16- en 24-polige standaard industriële connectoren; KEL-DPZ-B 46 x 46 mm; KEL-DPZ-E 18 x 112 mm; KEL-DPZ-KX/KL Ri
- Assembly
- Schroefbevestiging
- Aantal kabels
- KEL-DPZ-E tot 21 kabels; KEL-DPZ-KX/KL tot 72 kabels
- Material
- Elastomeer, basisframe polyamide of roestvrij staal V2A
- Temperature
- -40 °C tot 100 °C
- Brandklasse
- UL94-V0, zelfdovend
- Variants
- 54
Documentation
Want to try the fit yourself first?
Description
About the KEL-DPZ

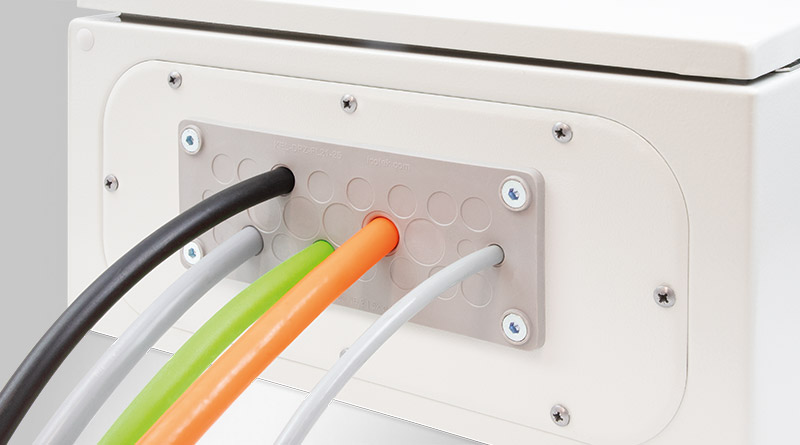

De KEL-DPZ hoort bij de kabeldoorvoerplaten van Icotek: membraan kabelinvoerplaten met meerdere bereiken, met hoge kabeldichtheid. Kabels zonder connector gaan door de membranen van de plaat. Je prikt het membraan door en duwt de kabel erdoor; het membraan sluit om de kabel.
Beschermingsgraad tot IP66, UL Type 12 (UL 50E). Geschikt voor kabels van 1,5–22 mm. Materiaal: elastomeer, basisframe polyamide of roestvrij staal V2A. Temperatuurbereik -40 °C tot 100 °C.
Wisman levert de KEL-DPZ met advies over de juiste uitvoering voor je kabels en je kast. Stuur je kabellijst, dan stellen we de combinatie voor je samen en mailen we prijs en levertijd.
Features
- Quick assembly
- Hoge kabeldichtheid
- Beschermingsgraad tot IP66 volgens EN 60529
- Automatische afdichting en trekontlasting voor de kabel
- Hygiënisch ontwerp zonder vuilophopende uitsparingen
- Ruimtebesparende vorm
Not sure whether the KEL-DPZ fits?
Send us the number of cables, the diameters and whether they have connectors. We check the choice and put together the right version.
Ask for advice on the KEL-DPZVersions
All versions of the KEL-DPZ
With article number, so you request the right version straight away.
| Model | Article number | View |
|---|---|---|
| KEL-DPZ 24-14 gy | ||
| KEL-DPZ 24-14 bk | ||
| KEL-DPZ 24-15 gy | ||
| KEL-DPZ 24-15 bk | ||
| KEL-DPZ 24-16 gy | ||
| KEL-DPZ 24-16 bk | ||
| KEL-DPZ 24-17 gy | ||
| KEL-DPZ 24-17 bk | ||
| KEL-DPZ 24-25 gy | ||
| KEL-DPZ 24-25 bk | ||
| KEL-DPZ 24-26 gy | ||
| KEL-DPZ 24-26 bk | ||
| KEL-DPZ 24-32 gy | ||
| KEL-DPZ 24-32 bk | ||
| KEL-DPZ 24-42 gy | ||
| KEL-DPZ 24-42 bk | ||
| KEL-DPZ 24-121 gy | ||
| KEL-DPZ 24-121 bk | ||
| KEL-DPZ 16-11 | ||
| KEL-DPZ 16-14 |
20 of 54 variants · click a variant to view it
